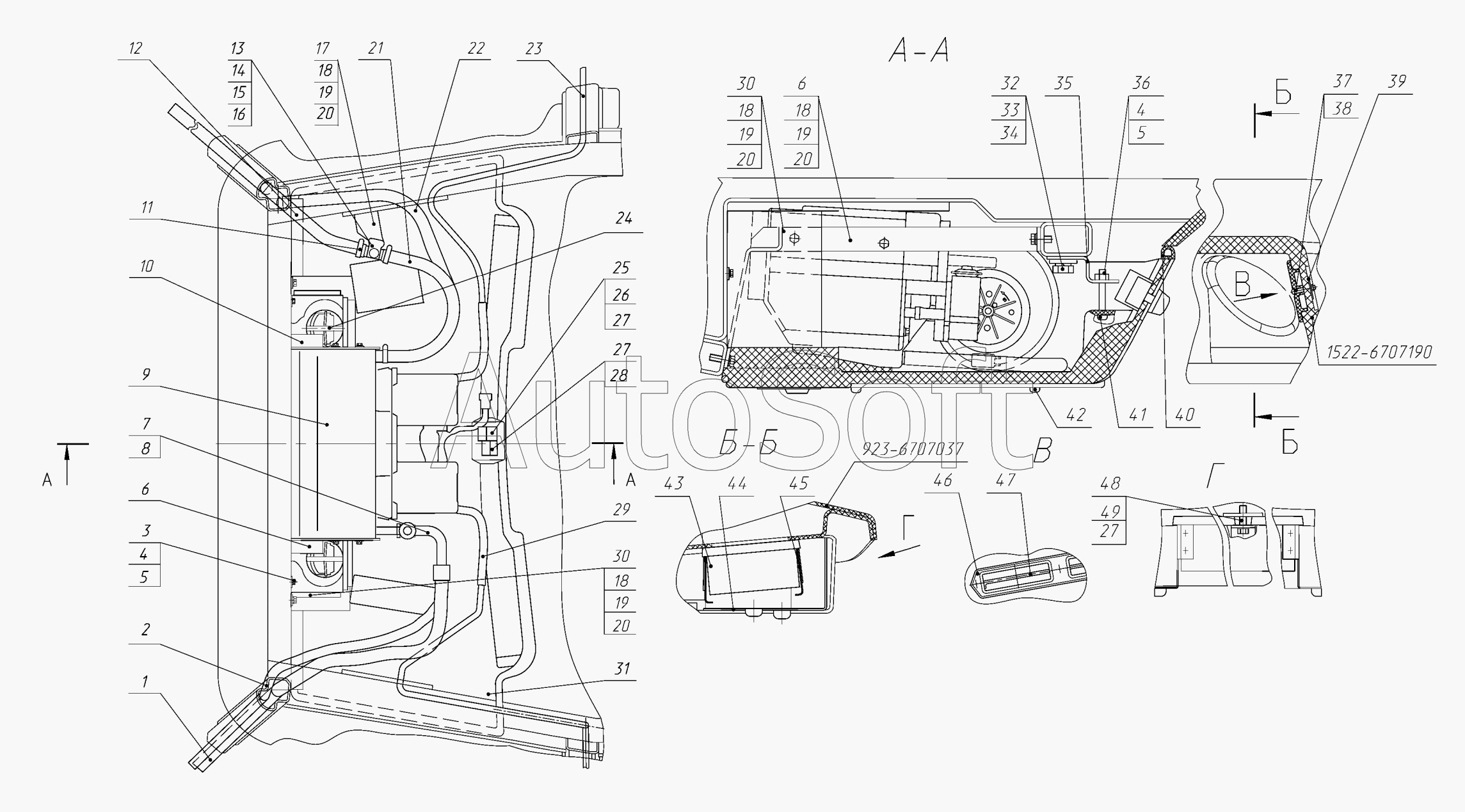

Каталог запасных частей к технике: МТЗ-3522 (2011). Установка отопителя-охладителя
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
27
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***N | Шланг N10 | |
| 2 | 9***N | Шланг № 6 90006GN | |
| 3 | Б***9 | Болт | |
| 4 | Ш***9 | Шайба | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 3***0 | Кронштейн | |
| 7 | 7***7 | Фитинг | |
| 8 | 7***4 | Фитинг | |
| 9 | U***E | Климатический блок | |
| 10 | 3***1 | Кронштейн | |
| 11 | Х***W | Хомут с червячной резьбой 20-32/9C6W | |
| 12 | 2***4 | Шланг | |
| 13 | К***1 | Кран ПО 11 | |
| 14 | В***9 | Винт | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***Т | Шайба | |
| 17 | 1***4 | Кронштейн | |
| 18 | Б***9 | Болт | |
| 19 | Ш***9 | Шайба | |
| 20 | Ш***Т | Шайба | |
| 21 | 1***4 | Шланг | |
| 22 | 3***2 | Шланг | |
| 23 | 3***2 | Трубка | |
| 24 | 1***0 | Дефлектор | |
| 25 | 0***4 | Выключатель вентилятора | |
| 26 | 0***1 | Табличка темп./скорость | |
| 27 | 0***0 | Ручка элемента управления | |
| 28 | 0***1 | Термостат | |
| 29 | Т***а | Трубка | |
| 30 | 1***Б | Стенка | |
| 30 | 3***7 | Стенка | |
| 31 | 1***0 | Панель | |
| 31 | О***0 | Панель | |
| 32 | Б***9 | Болт М16-6gх25.88.35.019 | |
| 33 | Ш***9 | Шайба С 16.01.019 | |
| 34 | Ш***Т | Шайба 16Т | |
| 35 | 3***0 | Кронштейн | |
| 36 | Б***9 | Болт | |
| 37 | В***9 | Винт В.М6-6gх40.58.019 | |
| 38 | Г***9 | Гайка | |
| 39 | 2***1 | Шайба | |
| 40 | У***4 | Уплотнитель SD-1-04 | |
| 41 | А***1 | Колпачок | |
| 42 | А***7 | Колпачок | |
| 43 | В***2 | Элемент фильтрующий В 4702 | |
| 44 | 1***А | Решетка | |
| 45 | 1***0 | Рамка | |
| 46 | 8***Б | Крышка | |
| 47 | 8***2 | Заслонка | |
| 48 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 49 | Ш***9 | Шайба |
