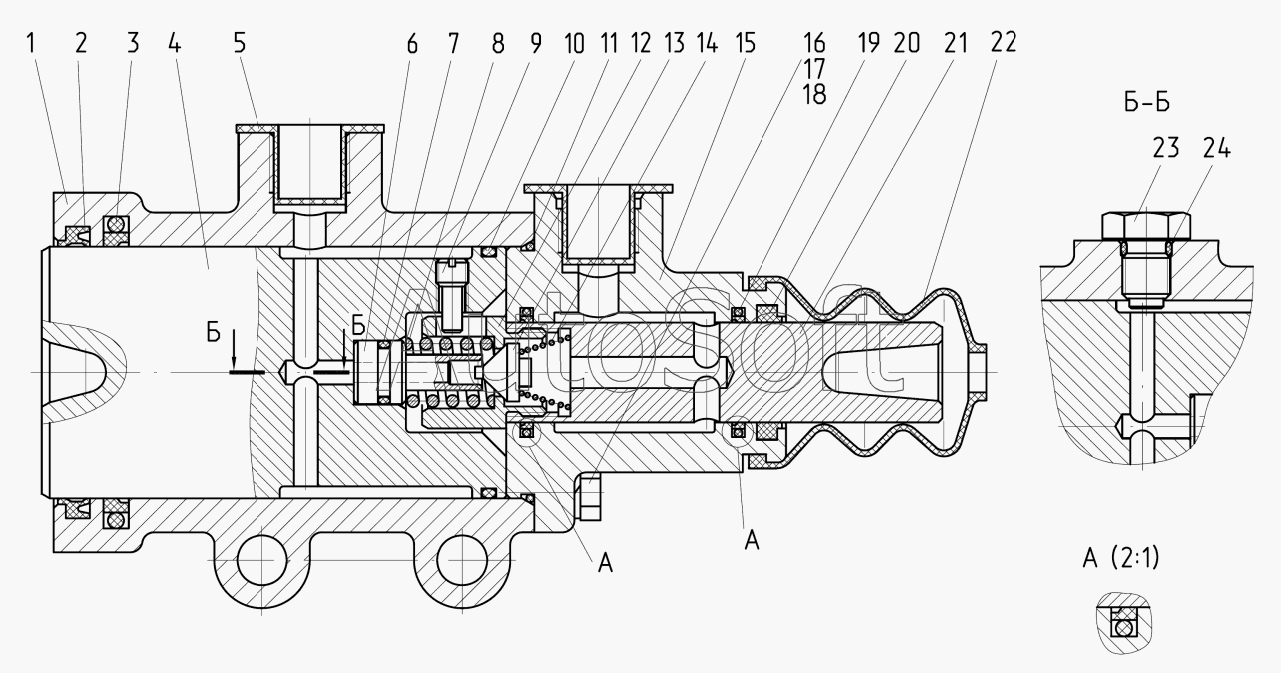

Каталог запасных частей к технике: МТЗ-3522 (2011). Гидроусилитель
3522-1602510
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-1602510 | 3***0 | Гидроусилитель | |
| 1 | 3***1 | Корпус | |
| 2 | D***1 | Грязесъемник Scraper DA22 WD2200630-Z201 | |
| 3 | 2***R | Уплотнение штока 24 190727 ОМS-MR | |
| 4 | 3***4 | Поршень | |
| 5 | Р***А | Заглушка (технологическая) | |
| 6 | 2***2 | Шток | |
| 7 | К***4 | Кольцо 012-016-25-2-4 | |
| 8 | 2***2 | Пружина | |
| 9 | 3***8 | Винт стопорный | |
| 10 | 0***4 | Кольцо | |
| 11 | 0***2 | Кольцо | |
| 12 | 2***4 | Шток | |
| 13 | 2***6 | Клапан | |
| 14 | 2***8 | Пружина | |
| 15 | 3***2 | Крышка | |
| 16 | Б***9 | Болт | |
| 17 | Б***9 | Болт | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | 2***3 | Уплотнение штока 24 223123 ОМS-MR 25-32,3-3 | |
| 20 | 2***5 | Манжета штока 24004792 PU6 25-33,6-6.5 | |
| 21 | 2***4 | Толкатель | |
| 22 | 1***3 | Чехол защитный | |
| 23 | 2***7 | Болт стопорный | |
| 24 | К***4 | Кольцо 009-012-19-1-4 |
