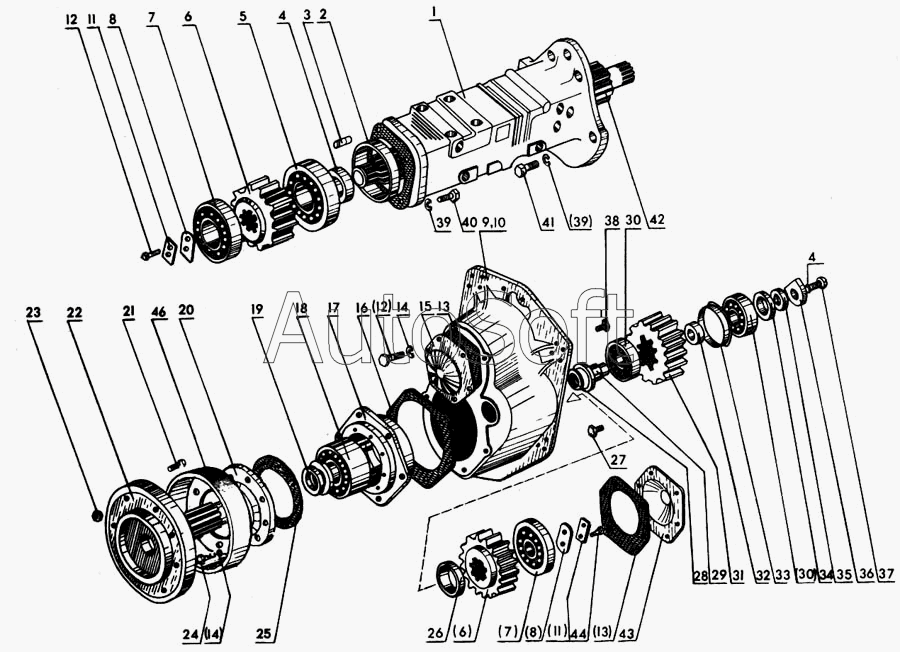

Каталог запасных частей к технике: МТЗ-80 (1998). Бортовой редуктор. Колеса передние и задние (МТЗ-82Р)
32
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
17
33
34
35
36
37
38
39
39
40
41
42
43
44
46
3
1
2
4
4
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-20-3101020 | 1***0 | Колесо 12-20 (обод с диском) | |
| 16-34-347010 | 1***0 | Колесо 16-34 (обод с диском) | |
| 50Х-2412010-А | 5***А | Редуктор бортовой правый (1-9, 11-43) | |
| 50Х-2412020-А | 5***А | Редуктор бортовой левый (1-8, 10-43) | |
| 50Х-2412030 | 5***0 | Полуось | |
| 50Х-2412040 | 5***0 | Полуось | |
| 50Х-2412050 | 5***0 | Крышка стакана | |
| 50Х-2412060-Б1 | 5***1 | Шестерня | |
| 82Р-2401010 | 8***0 | Задний мост (50Х-2412010А/20А,1-42, 51-65) | |
| 82Р-3101010 | 8***0 | Колесо дисковое 16,0-20 с шиной | |
| 82Р-3107010 | 8***0 | Колесо дисковое 18.4 R34 с шиной | |
| Шина заднего колеса 18,4 R34 мод. Ф-44 | Ш***4 | Шина заднего колеса 18,4 R34 мод. Ф-44 | |
| Шина переднего колеса 16,0-20 мод. Ф-76 | Ш***6 | Шина переднего колеса 16,0-20 мод. Ф-76 | |
| 1 | 8***8 | Рукав вала конечной передачи | |
| 2 | 5***2 | Прокладка | |
| 3 | 5***2 | Штифт | |
| 4 | М***9 | Манжета 2-85х110-3 ГОСТ 8752-79 | |
| 5 | П***5 | Подшипник 42315 КМ ГОСТ 8328-75 | |
| 6 | 5***9 | Шестерня | |
| 7 | П***5 | Подшипник 42412 КМ ГОСТ 8328-75 | |
| 8 | 5***6 | Шайба упорная | |
| 9 | 5***1 | Корпус редуктора правый | |
| 10 | 5***9 | Корпус редуктора левый | |
| 11 | 7***3 | Пластина | |
| 12 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 13 | 5***3 | Прокладка | |
| 14 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 15 | 5***2 | Крышка | |
| 16 | 5***6 | Прокладка | |
| 17 | 5***8 | Стакан | |
| 18 | П***5 | Подшипник 315 ГОСТ 8328-75 | |
| 19 | М***9 | Манжета 2-100х125-3 ГОСТ 8752-79 | |
| 20 | 5***5 | Крышка стакана | |
| 21 | 4***1 | Болт | |
| 22 | 5***7 | Полуось | |
| 23 | 3***9 | Гайка | |
| 24 | Б***0 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 25 | 5***3 | Прокладка | |
| 26 | 5***3 | Втулка распорная | |
| 27 | П***" | Пробка сливная магнитная 11/4" | |
| 28 | К***9 | Кольцо 054-60-36 ГОСТ 9833-79 | |
| 29 | 5***1 | Ось паразитной шестерни | |
| 30 | П***9 | Подшипник 7809 ТУ 37.006.162-89 | |
| 31 | 5***1 | Шестерня | |
| 32 | 5***1 | Кольцо распорное | |
| 33 | 5***1 | Кольцо упорное | |
| 34 | 5***2 | Кольцо | |
| 35 | 5***1 | Кольцо | |
| 36 | 5***1 | Шайба нажимная | |
| 37 | Б***0 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | |
| 38 | П***3 | Пробка 2КГ 3/4" ОСТ 23.1.117.83 | |
| 39 | Ш***5 | Шайба 16 ОТ ОСТ 32.001.115-75 | |
| 40 | Б***0 | Болт М16-6gх40.88.35.019 ГОСТ 7796-70 | |
| 41 | Б***0 | Болт М16-6gх45.88.35.019 ГОСТ 7798-70 | |
| 42 | 5***1 | Вал конечной передачи | |
| 43 | 8***5 | Крышка | |
| 44 | 7***8 | Болт | |
| 45 | Ш***5 | Шайба 14 ОТ ОСТ 37.001.115-75 | |
| 46 | 8***4 | Грязевик |
