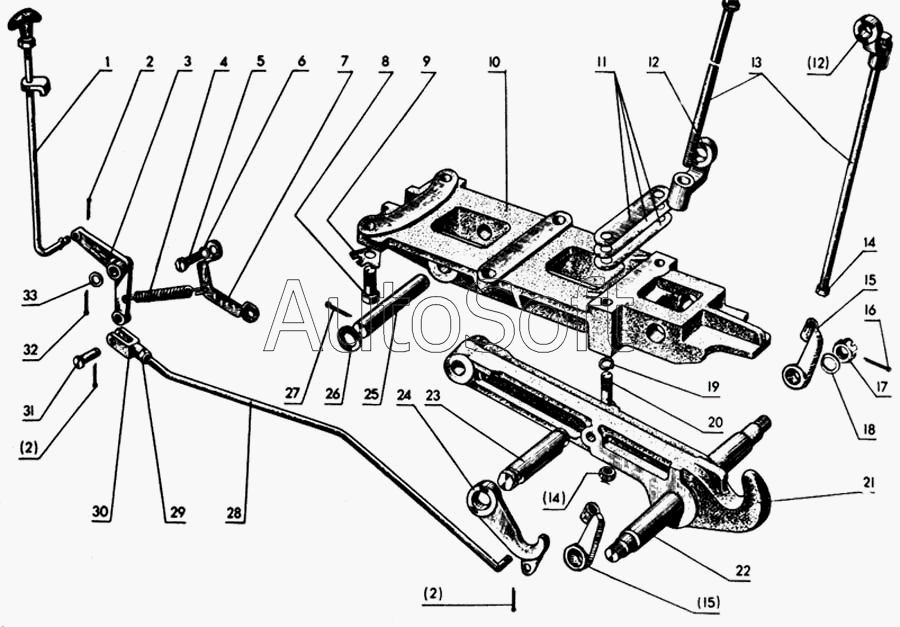

Каталог запасных частей к технике: МТЗ-80 (1998). Гидрофицированный крюк
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2807039-01 | 7***1 | Пластина 0,5 мм | |
| 70-2807039-02 | 7***2 | Пластина 0,2 мм | |
| 70-2807040-А | 7***А | Тяга с вилкой и гайкой в сборе | |
| 80-2807010 | 8***0 | Крюк гидрофицированный прицепной в сборе | |
| 80-2807065 | 8***5 | Крюк в сборе | |
| 80-2807070 | 8***0 | Крюк с осью в сборе | |
| 1 | 8***5 | Рукоятка с фиксатором | |
| 2 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 3 | 7***9 | Рычаг | |
| 4 | 5***2 | Пружина | |
| 5 | Б***0 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 16ОТ 65Г 06 019 ГОСТ 6402-70 | |
| 7 | 7***1 | Кронштейн | |
| 8 | 4***1 | Болт | |
| 9 | 7***4 | Шайба | |
| 10 | 8***4 | Кронштейн | |
| 11 | 7***9 | Пластина 1,0 мм | |
| 12 | 7***1 | Серьга | |
| 13 | 7***Б | Винт тяги | |
| 14 | Г***9 | Гайка М20х1,5.6Н.6.019 | |
| 15 | 7***Б | Гайка тяги | |
| 16 | Ш***6 | Шплинт 4х36-001 ГОСТ 397-66 | |
| 17 | Г***3 | Гайка М20х1,5.6Н.6.019 ГОСТ 5919-73 | |
| 18 | Ш***8 | Шайба 20.02.19 ГОСТ 11371-78 | |
| 19 | Ш***0 | Шайба 18ОТ 65Г 06 019 ГОСТ 6402-70 | |
| 20 | Б***0 | Болт М18-6gх110.109.40Х.019 ГОСТ 7795-70 | |
| 21 | 8***1 | Крюк | |
| 22 | 5***6 | Ось крюка | |
| 23 | 7***7 | Ось | |
| 24 | 7***7 | Захват | |
| 25 | 5***Б | Ось | |
| 26 | 3***8 | Шайба | |
| 27 | Ш***6 | Шплинт 6,3х36-001 ГОСТ 397-66 | |
| 28 | 7***Б | Тяга | |
| 29 | Г***0 | Гайка М12х1,25.6Н.б.019 ГОСТ 5916-70 | |
| 30 | 5***3 | Вилка | |
| 31 | О***2 | Ось 22-12С4х32 | |
| 32 | Ш***6 | Шплинт 3,2х25-001 ГОСТ 397-66 | |
| 33 | Ш***8 | Шайба 16.02.019 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
