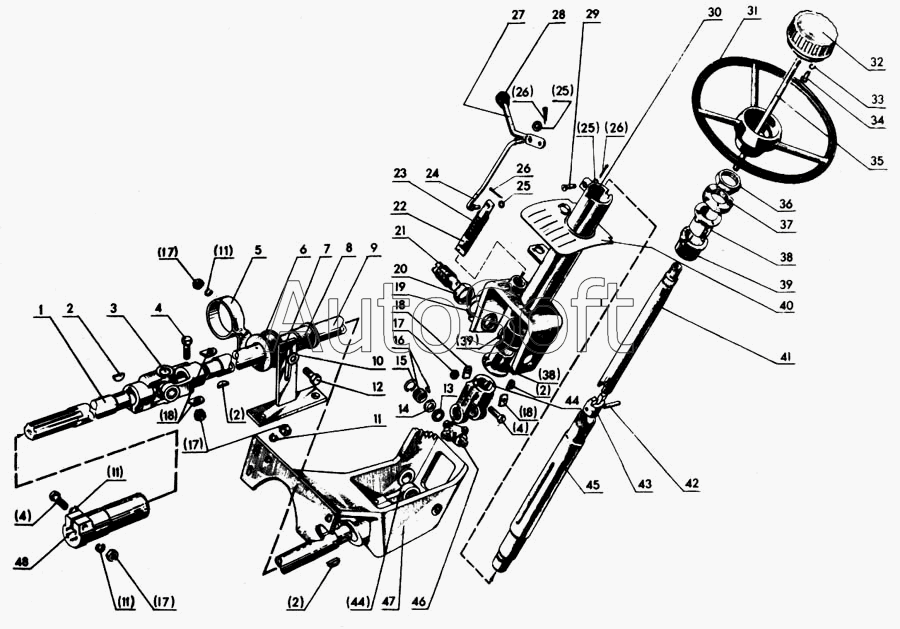

Каталог запасных частей к технике: МТЗ-80 (1998). Привод рулевого управления. Колесо рулевого управления
36
23
24
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
22
37
38
38
39
39
40
41
42
43
44
44
45
46
47
48
9
1
2
2
2
2
3
4
4
4
5
6
7
8
10
11
11
11
11
12
13
14
15
16
16
16
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3401050-Б | 7***Б | Вал со штифтом и хвостовиком в сборе | |
| 70-3401080-В | 7***В | Труба с фиксатором и пружиной в сборе | |
| 70-3401085 | 7***5 | Рычаг с тягой, шайбой и шплинтом в сборе | |
| 80-3401005 | 8***5 | Привод | |
| 80-3401010 | 8***0 | Привод рулевого механизма в сборе | |
| 80-3401100 | 8***0 | Корпус с хомутом, амортизатором и втулкой в сборе | |
| 1 | 8***2 | Вал | |
| 2 | Ш***8 | Шпонка сегментная 5х10 ГОСТ 8795-68 | |
| 3 | 5***0 | Кардан | |
| 4 | Б***0 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 | |
| 5 | 8***3 | Хомут | |
| 6 | 8***4 | Амортизатор | |
| 7 | 8***5 | Стойка | |
| 8 | 8***6 | Втулка | |
| 9 | 8***Б | Вал | |
| 10 | Ш***8 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 11 | Ш***0 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 12 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 13 | 5***3 | Обойма | |
| 14 | 5***4 | Сальник | |
| 15 | К***8 | Кольцо Б19 ГОСТ 13943-68 | |
| 16 | 9***7 | Подшипник | |
| 17 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 18 | 8***3 | Шайба | |
| 19 | 7***8 | Шайба | |
| 20 | Г***0 | Гайка М27х2-6Н.6.019 ГОСТ 2526-70 | |
| 21 | 7***9 | Винт | |
| 22 | 7***Б | Фиксатор | |
| 23 | 7***7 | Пружина 392 ГОСТ 13771-68 | |
| 24 | 7***4 | Тяга | |
| 25 | Ш***8 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 26 | Ш***6 | Шплинт 1,6х12.007 ГОСТ 397-66 | |
| 27 | 7***3 | Рычаг | |
| 28 | 7***3 | Наконечник | |
| 29 | П***5 | Палец 6х18 ОСТ 37.001.163-75 | |
| 30 | 7***0 | Труба | |
| 31 | 6***2 | Колесо рулевое | |
| 32 | 7***5 | Головка | |
| 33 | Ш***0 | Шайба 6ОТ 65Г 06 ГОСТ 6402-70 | |
| 34 | Б***0 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | |
| 35 | 7***0 | Пластина | |
| 36 | 7***9 | Контргайка | |
| 37 | 7***8 | Гайка | |
| 38 | 7***6 | Втулка | |
| 39 | 7***Б | Амортизатор | |
| 40 | 7***4 | Пластина уплотнительная | |
| 41 | 7***Б | Вал рулевой | |
| 42 | Ш***0 | Штифт 8Пр2х36 ГОСТ 3128-70 | |
| 43 | 7***Б | Хвостовик вала | |
| 44 | 5***А | Вилка | |
| 45 | 7***5 | Вал промежуточный | |
| 46 | 5***2 | Крестовина | |
| 47 | 7***0 | Кронштейн | |
| 48 | 8***0 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
