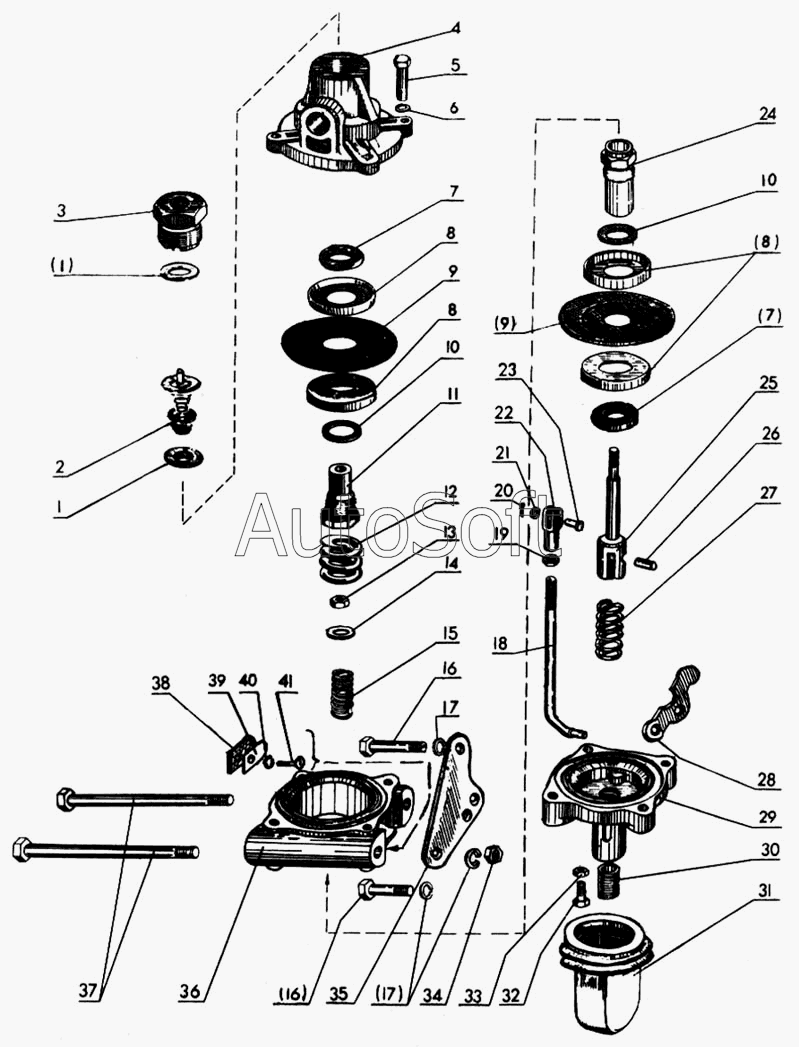

Каталог запасных частей к технике: МТЗ-80 (1998). Тормозной кран
1
1
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.61.000-В | А***В | Кран тормозной в сборе | |
| А29.61.450 | А***0 | Диафрагма в сборе | |
| А29.61.750 | А***0 | Диафрагма с шайбами, кольцом и седлом в сборе | |
| 1 | 1***А | Прокладка (для регулировки допускается изменение количества деталей) | |
| 2 | 1***2 | Клапан | |
| 3 | А***4 | Пробка | |
| 4 | А***5 | Крышка | |
| 5 | Б***0 | Болт М8-6gх25.58.016 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 8 65Г 016 ГОСТ 6402-70 | |
| 7 | А***9 | Шайба | |
| 8 | А***1 | Шайба | |
| 9 | А***1 | Диафрагма | |
| 10 | 1***9 | Кольцо | |
| 11 | А***2 | Седло | |
| 12 | А***9 | Пружина | |
| 13 | Г***0 | Гайка М6-6Н.06.016 ГОСТ 5916-70 | |
| 14 | А***5 | Шайба | |
| 15 | А***4 | Пружина | |
| 16 | Б***0 | Болт М10-6gх40.88.35.019 ГОСТ 7795-70 | |
| 17 | Ш***5 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 18 | 7***1 | Тяга | |
| 19 | Г***0 | Гайка М12х1,25-6Н.6.019 ГОСТ 5916-70 | |
| 20 | Ш***9 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 21 | Ш***8 | Шайба 12 01 019 ГОСТ 11371-78 | |
| 22 | 7***2 | Вилка | |
| 23 | П***5 | Палец 12х ОСТ 37.001.163-75 | |
| 24 | А***1 | Шток | |
| 25 | А***2 | Тяга | |
| 26 | А***2 | Палец | |
| 27 | А***3 | Пружина | |
| 28 | А***1 | Рычаг | |
| 29 | А***6 | Корпус | |
| 30 | А***8 | Пробка | |
| 31 | А***3 | Чехол | |
| 32 | А***0 | Болт | |
| 33 | Г***0 | Гайка М8-6Н.019 ГОСТ 7795-70 | |
| 34 | Г***0 | Гайка М10-6Н.019 ГОСТ 7795-70 | |
| 35 | 7***1 | Кронштейн | |
| 36 | А***1 | Вставка | |
| 37 | Б***0 | Болт М10-6gх105.58.35.019 ГОСТ 7795-70 | |
| 38 | А***2 | Клапан | |
| 39 | А***3 | Прижим | |
| 40 | Ш***4 | Шайба 5ОТ ОСТ 37.001.115-74 | |
| 41 | В***5 | Винт М5 |
