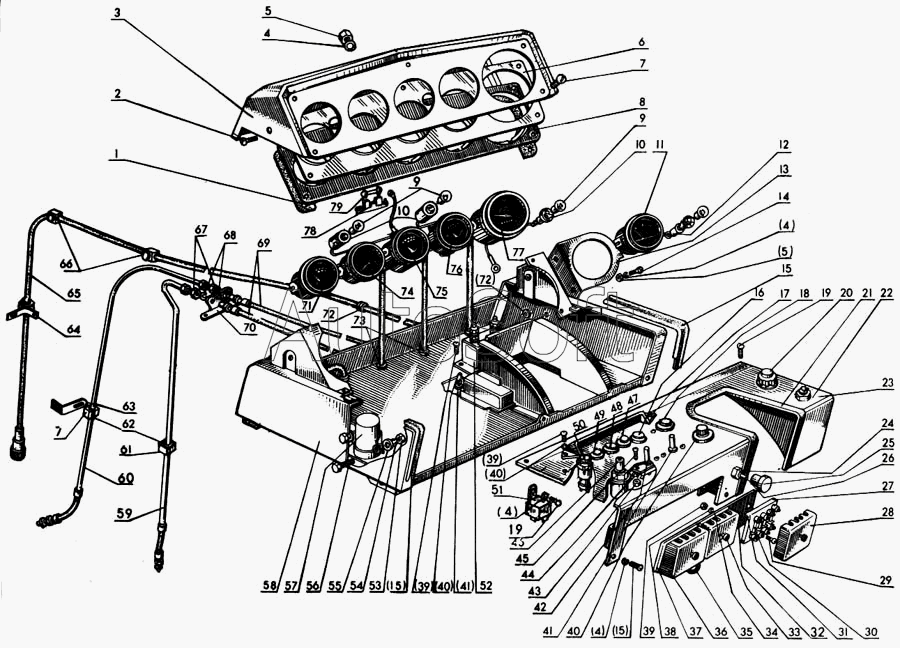

Каталог запасных частей к технике: МТЗ-80 (1998). Щиток приборов
1
2
3
4
4
4
4
5
5
5
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5117.3709 | 5***9 | Переключатель | |
| 5207. 3709 | 5***9 | Переключатель | |
| 70-3801010 | 7***0 | Щиток приборов | |
| 70-3801020 | 7***0 | Щиток | |
| 70-3801040 | 7***0 | Основание щитка | |
| 70Л-3801010 | 7***0 | Щиток приборов (для тракторов МТЗ-80Л) | |
| 70Л-3801060 | 7***0 | Щиток | |
| 80-3801010 | 8***0 | Щиток с приборами (унифицированная кабина) | |
| 80-3801020 | 8***0 | Щиток (унифицированная кабина) | |
| 80-3801060 | 8***0 | Щиток (унифицированная кабина) | |
| ВК-316Б | В***Б | Выключатель | |
| ВК-316Б-3708100 | В***0 | Защитное устройство | |
| ПР11-3722230 | П***0 | Предохранитель 5А | |
| 1 | 7***2 | Прокладка | |
| 2 | В***2 | Винт М5-6gх12.58.019 ГОСТ 17474-72 | |
| 3 | 8***5 | Кожух | |
| 4 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 5 | Г***0 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 6 | 7***А | Рассеиватель | |
| 7 | В***2 | Винт М6-6gх18.58.019 ГОСТ 17475-72 | |
| 8 | 7***0 | Основание щитка | |
| 9 | Л***1 | Лампа А12-1 | |
| 9 | Л***) | Лампа А12-1 (унифицированная кабина) | |
| 10 | П***8 | Патрон | |
| 10 | П***8 | Патрон | |
| 11 | У***6 | Приемник указателя уровня топлива (обычная кабина) | |
| 12 | 7***5 | Наконечник | |
| 13 | 7***7 | Кронштейн (обычная кабина) | |
| 14 | В***2 | Винт М6-6gх12.58.039 ГОСТ 17473-72 | |
| 15 | П***5 | Уплотнитель | |
| 16 | П***1 | Фонарь контрольной лампы | |
| 17 | 7***8 | Козырек | |
| 18 | П***1 | Фонарь контрольной лампы | |
| 19 | В***2 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | |
| 20 | П***В | Контрольный элемент | |
| 21 | 7***6 | Окантовка проема | |
| 22 | 7***0 | Щиток (обычная кабина) | |
| 23 | В***5 | Выключатель (для трактора МТЗ-80Л) | |
| 24 | Г***0 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | |
| 25 | 7***А | Ручка переключателя | |
| 26 | П***5 | Переключатель | |
| 27 | П***С | Блок предохранителей | |
| 28 | П***0 | Крышка | |
| 29 | В***2 | Винт М5-6gх10.58.019 ГОСТ 17473-72 | |
| 30 | П***0 | Предохранитель 15А | |
| 31 | П***Ж | Основание | |
| 32 | 7***5 | Панель предохранителей | |
| 33 | П***Р | Блок предохранителей | |
| 34 | П***Е | Основание | |
| 35 | В***4 | Провод | |
| 36 | П***Л | Блок предохранителей | |
| 37 | П***Д | Основание | |
| 38 | Ш***4 | Шайба 5Т 65Г 06 ОСТ 37.000.115-74 | |
| 39 | Г***0 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | |
| 40 | 8***3 | Включатель стеклоомывателя | |
| 41 | 5***9 | Переключатель | |
| 42 | 5***9 | Переключатель | |
| 43 | Г***0 | Гайка М4.65Г.6.019 ГОСТ 5927-70 | |
| 44 | Ш***0 | Шайба 4.65Г.06. ГОСТ 6402-70 | |
| 45 | В***2 | Винт М4-6gх8.58.019 ГОСТ 17473-72 | |
| 46 | В***2 | Включатель | |
| 47 | П***1 | Фонарь контрольной лампы | |
| 48 | П***1 | Фонарь контрольной лампы | |
| 49 | П***1 | Фонарь контрольной лампы | |
| 50 | П***1 | Фонарь контрольной лампы | |
| 51 | 1***7 | Реле (унифицированная кабина) | |
| 52 | С***В | Добавочное сопротивление | |
| 53 | Г***0 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
| 54 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 55 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 56 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 57 | Р***М | Прерыватель указателей поворотов | |
| 58 | 8***0 | Основание щитка (унифицированная кабина) | |
| 59 | 7***0 | Трубка манометра воздуха | |
| 60 | 7***0 | Трубка манометра масла | |
| 61 | Ф***3 | Кронштейн | |
| 62 | 4***3 | Трубка | |
| 63 | 7***1 | Кронштейн | |
| 64 | 8***2 | Кронштейн | |
| 65 | Г***1 | Вал гибкий | |
| 66 | 7***9 | Зажим | |
| 67 | Г***9 | Гайка М12х1,25.6Н.б.019 | |
| 68 | Ш***0 | Шайба 12ОТ 65Г.06 ГОСТ 6402-70 | |
| 69 | 7***0 | Шланг | |
| 70 | 7***7 | Кронштейн | |
| 71 | У***В | Указатель температуры воды | |
| 72 | 7***1 | Втулка | |
| 73 | 7***2 | Втулка | |
| 74 | А***0 | Указатель тока | |
| 75 | М***6 | Указатель давления воздуха | |
| 76 | М***9 | Указатель давления масла | |
| 77 | Т***5 | Тахоспидометр | |
| 78 | Б***0 | Блок защиты | |
| 79 | П***0 | Предохранитель |
