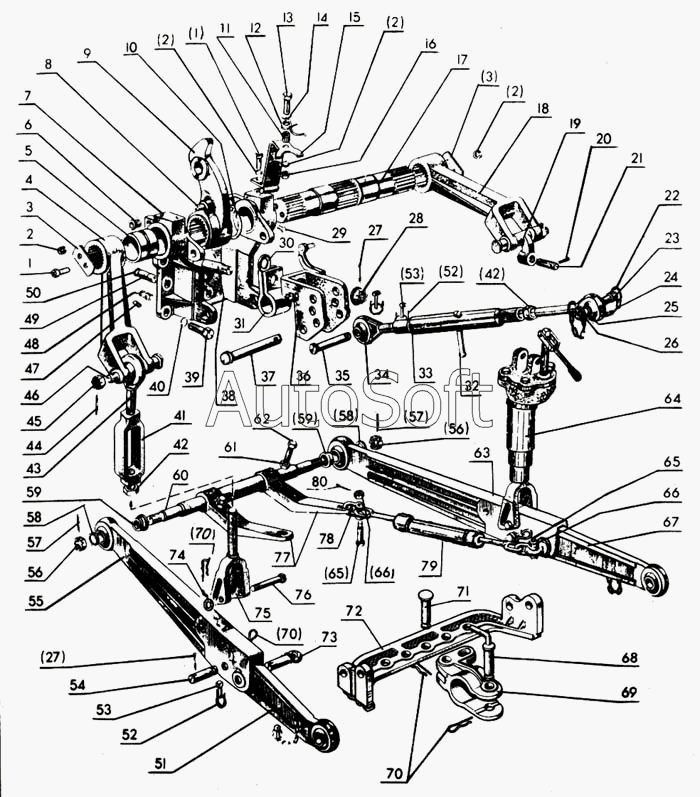

Каталог запасных частей к технике: МТЗ-80 (1998). Механизм задней навески
46
57
57
56
56
55
54
53
53
52
52
51
50
49
48
47
58
58
45
44
43
42
42
41
40
39
38
37
36
69
80
79
78
77
76
75
74
73
72
71
70
70
70
35
68
67
66
66
65
65
64
63
62
61
60
59
59
1
12
11
11
9
7
6
5
4
3
3
2
2
2
2
1
1
13
24
34
33
32
31
30
29
28
27
27
26
25
23
22
21
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4605012 | 5***2 | Раскос в сборе | |
| 50-4605030-А3 | 5***3 | Тяга правая в сборе | |
| 50-4605035-А3 | 5***3 | Тяга левая в сборе | |
| 50-46050У5-А | 5***А | Палец со шплинтом в сборе | |
| 50-4605105-А | 5***А | Шкворень прицепа со шплинтом в сборе | |
| 70-4605010 | 7***0 | Механизм задней навески в сборе | |
| 70-4605145 | 7***5 | Кронштейн в сборе | |
| 70-4605340 | 7***0 | Рычаг с пальцем в сборе | |
| 80-4605025 | 8***5 | Поперечина в сборе | |
| А61.03.000 | А***0 | Тяга в сборе | |
| А61.03.200 | А***0 | Винт в сборе | |
| 1 | 7***3 | Палец | |
| 1 | Б***0 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 2 | Ш***5 | Шайба 12ОТ ОСТ 37.001.115-75 | |
| 3 | 4***2 | Шайба | |
| 4 | 4***2 | Рычаг | |
| 5 | 7***2 | Втулка | |
| 6 | 7***Б | Втулка | |
| 7 | 7***Б | Кронштейн | |
| 9 | 7***А | Рычаг поворотный | |
| 11 | 5***9 | Втулка | |
| 11 | К***8 | Кольцо 2Б65 ГОСТ 1394-68 | |
| 12 | 5***Б | Пружина | |
| 13 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 14 | Ш***8 | Шайба 12.02.019 ГОСТ 11371-78 | |
| 15 | 7***А | Кронштейн | |
| 16 | Г***0 | Гайка М12.6Н.6.019 ГОСТ 5915-70 | |
| 17 | 7***3 | Вал поворотный | |
| 18 | 4***А | Рычаг | |
| 19 | 7***8 | Серьга | |
| 20 | Ш***9 | Штифт пружинный 8х45 ГОСТ 14229-69 | |
| 21 | А***4 | Палец | |
| 22 | А***2 | Кольцо | |
| 23 | А***2 | Палец | |
| 24 | А***2 | Палец | |
| 25 | А***4 | Винт | |
| 26 | А***2 | Чека | |
| 27 | Ш***9 | Шплинт 5х36-001 ГОСТ 397-79 | |
| 28 | 7***6 | Гайка упорная | |
| 29 | М***4 | Масленка 1.3.Ц6.хр ГОСТ 19853-74 | |
| 30 | 7***Б | Шайба | |
| 31 | 7***Б | Пружина | |
| 32 | А***2 | Рукоятка | |
| 33 | А***1 | Труба | |
| 34 | А***3 | Винт | |
| 35 | 7***2 | Палец | |
| 36 | 7***Б | Серьга | |
| 37 | 7***1 | Палец | |
| 38 | 7***0 | Болт | |
| 39 | 7***6 | Болт | |
| 40 | Ш***0 | Шайба 20ОТ 65Г 06 ГОСТ 6402-70 | |
| 41 | А***1 | Стяжка раскоса | |
| 42 | А***3 | Контргайка | |
| 43 | А***0 | Винт | |
| 44 | Ш***9 | Шплинт 4х36-001 ГОСТ 397-79 | |
| 45 | 7***2 | Гайка | |
| 46 | F***4 | Палец | |
| 47 | 7***7 | Ограничитель | |
| 48 | 2***0 | Пружина | |
| 49 | 5***7 | Штифт | |
| 50 | 5***9 | Кольцо | |
| 51 | 8***1 | Тяга левая | |
| 52 | А***4 | Кольцо | |
| 53 | А***5 | Чека | |
| 54 | 5***Б | Палец | |
| 55 | 7***5 | Тяга | |
| 56 | А***1 | Гайка | |
| 57 | Ш***9 | Шплинт 5х45-019 ГОСТ 397-79 | |
| 58 | 7***7 | Втулка | |
| 59 | 5***1 | Втулка | |
| 60 | 7***6 | Ось | |
| 61 | Г***0 | Гайка М16.6Н.6.019 ГОСТ 5916-70 | |
| 62 | 5***9 | Болт | |
| 63 | 7***0 | Тяга | |
| 64 | 8***0 | Раскос | |
| 65 | 5***6 | Болт серьги | |
| 66 | Г***3 | Гайка М12.6Н.6.019 ГОСТ 5919-73 | |
| 67 | 8***1 | Тяга | |
| 68 | 5***Б | Шкворень | |
| 69 | 3***3 | Вилка | |
| 70 | А***1 | Шплинт | |
| 71 | А***2 | Палец | |
| 72 | 8***6 | Поперечина | |
| 73 | 7***А | Проушина | |
| 74 | Ш***8 | Шайба 18 01 019 ГОСТ 11371-78 | |
| 75 | 5***Б | Вилка раскоса | |
| 76 | Ф***4 | Палец | |
| 77 | 5***1 | Кронштейн | |
| 78 | А***2 | Серьга | |
| 79 | 8***0 | Растяжка | |
| 80 | Ш***9 | Шплинт 3,2х18-019 ГОСТ 397-79 |
