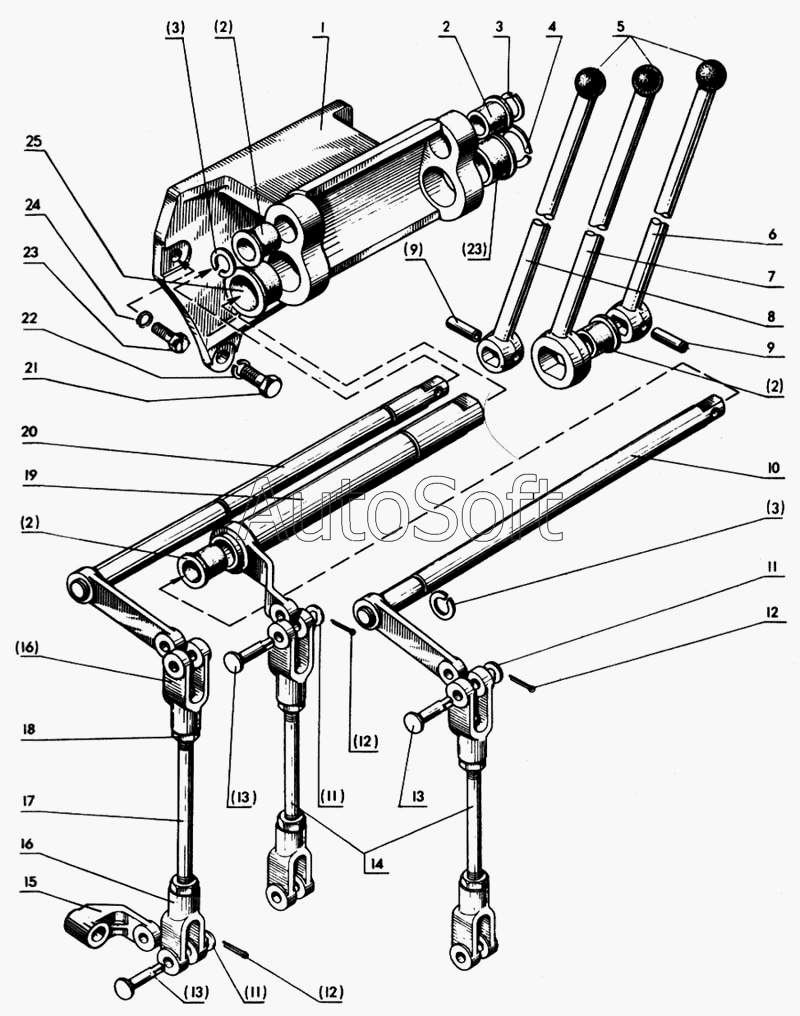

Каталог запасных частей к технике: МТЗ-80 (1998). Управление гидроузлами
12
12
12
25
24
23
23
22
21
20
19
18
17
16
16
15
14
13
13
13
11
11
11
10
9
9
8
7
6
5
4
3
3
3
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4607040 | 8***0 | Кронштейн | |
| 80-4607260 | 8***0 | Тяга 80-4607087 с вилкой и гайкой в сборе, L=198 мм | |
| 80-4607260-01 | 8***1 | Тяга 80-4607087-01 с валом, осью и болтом в сборе, L=237 мм | |
| 1 | 8***7 | Кронштейн | |
| 2 | 5***А | Втулка | |
| 3 | К***8 | Кольцо 2Б18 ГОСТ 13940-68 | |
| 4 | К***8 | Кольцо 2Б32 ГОСТ 13940-68 | |
| 5 | А***4 | Рукоятка | |
| 6 | 8***1 | Рычаг | |
| 7 | 8***2 | Рычаг | |
| 8 | 8***1 | Рычаг | |
| 9 | Ш***6 | Штифт 8х30.65Г ГОСТ 14229-66 | |
| 10 | 8***0 | Вал | |
| 11 | 7***4 | Шайба | |
| 12 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 13 | А***1 | Палец | |
| 14 | 8***7 | Тяга | |
| 15 | 8***6 | Рычаг | |
| 16 | А***А | Вилка | |
| 17 | 8***1 | Тяга | |
| 18 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 19 | 8***0 | Вал | |
| 20 | 8***0 | Вал | |
| 21 | Б***9 | Болт М12-6gх35.88.35.019 | |
| 22 | Ш***0 | Шайба 12ОТ ГОСТ 6402-70 | |
| 23 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 24 | Ш***5 | Шайба 10ОТ ОСТ 37.001.115-75 | |
| 25 | 5***1 | Втулка |
