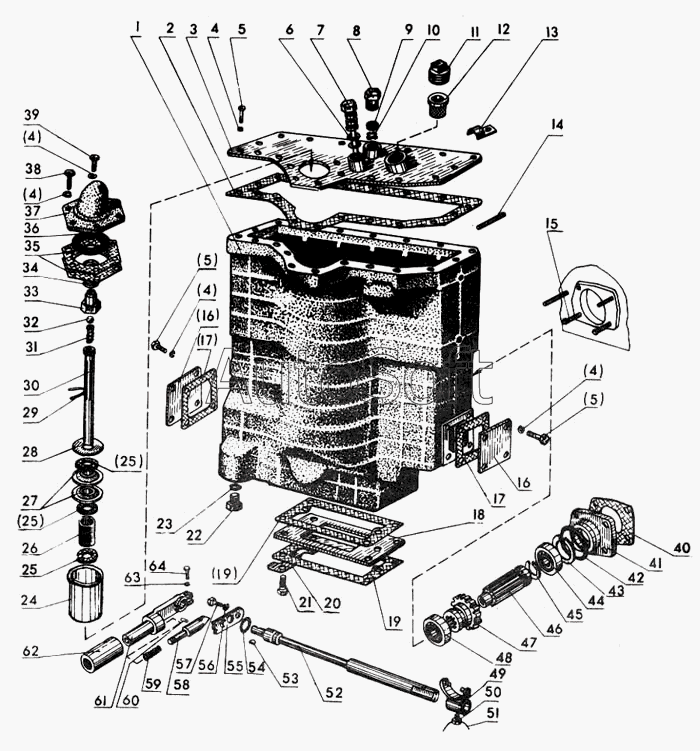

Каталог запасных частей к технике: МТЗ-80 (1998). Корпус гидроагрегатов, фильтр и привод гидронасоса
1
2
3
4
4
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1022070 | 3***0 | Рукоятка в сборе | |
| 50-4608010-Б1 | 5***1 | Корпус | |
| 80-4608011 | 8***1 | Крышка с шайбой, фильтром и пробкой сапуна | |
| 80-4608012 | 8***2 | Фильтр в сборе | |
| 1 | 8***6 | Корпус гидросистемы | |
| 2 | 8***1 | Прокладка | |
| 3 | 8***5 | Крышка | |
| 4 | 2***2 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 5 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 6 | К***8 | Кольцо 011-015-25-2-2 ГОСТ 9833-78 | |
| 7 | 7***А | Масломер | |
| 8 | 5***9 | Пробка сапуна | |
| 9 | 5***3 | Фильтр | |
| 10 | 5***2 | Шайба сапуна | |
| 11 | П***7 | Пробка КГ-1,1/4" ГОСТ 12719-67 | |
| 12 | А***2 | Фильтр | |
| 13 | 5***2 | Скоба | |
| 14 | Ш***Т | Шпилька 6М10То/6g х20,12/26 66.019 ГОСТ 11765-66 | |
| 15 | Б***0 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 | |
| 16 | 7***9 | Крышка | |
| 17 | 7***3 | Прокладка | |
| 18 | 7***2 | Пластина | |
| 19 | 5***9 | Прокладка | |
| 20 | 7***8 | Пластина | |
| 21 | Б***0 | Болт М14-6gх15.45.88.35.019 ГОСТ 7796-70 | |
| 22 | 5***В | Пробка | |
| 23 | 4***8 | Кольцо | |
| 24 | 4***6 | Корпус фильтра | |
| 25 | 8***4 | Кольцо | |
| 26 | 8***4 | Втулка | |
| 27 | 5***А | Элемент фильтрующий | |
| 28 | 8***3 | Отражатель | |
| 29 | П***4 | Проволока 1,0-0-С L=90 ГОСТ 3282-74 | |
| 30 | 8***1 | Труба фильтра | |
| 31 | 5***3 | Пружина | |
| 32 | Ш***0 | Шарик V15,081 мм Н ГОСТ 3722-60 | |
| 33 | 8***6 | Корпус клапана | |
| 34 | 5***7 | Пружина | |
| 35 | 5***Б | Прокладка | |
| 36 | 5***9 | Кольцо | |
| 37 | 5***Б | Крышка | |
| 38 | Б***0 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 | |
| 39 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 40 | 3***А | Прокладка | |
| 41 | 5***6 | Стакан | |
| 42 | 5***8 | Кольцо | |
| 43 | К***8 | Кольцо К-2В90 ГОСТ 13941-68 | |
| 44 | П***5 | Подшипник 210 ГОСТ 8338-75 | |
| 45 | К***8 | Кольцо НК-2В50 ГОСТ 13940-68 | |
| 46 | 7***4 | Вал | |
| 47 | 5***А | Шестерня | |
| 48 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 49 | 5***0 | Вилка | |
| 50 | 5***6 | Болт вилки | |
| 51 | П***4 | Проволока 1-0-С L=150 мм ГОСТ 3282-74 | |
| 52 | 5***2 | Вал | |
| 53 | Ш***8 | Шпонка сегментная 3х5 ГОСТ 8795-68 | |
| 54 | 5***7 | Кольцо | |
| 55 | 5***4 | Пластина | |
| 56 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 57 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 58 | 3***3 | Фиксатор | |
| 59 | 3***4 | Пружина | |
| 60 | Ш***0 | Штифт 4Сзх16 ГОСТ 3128-70 | |
| 61 | 3***1 | Рукоятка | |
| 62 | 3***2 | Стакан | |
| 63 | Ш***0 | Шайба 10Т 65Г 06 ГОСТ 6402-70 | |
| 64 | Б***0 | Болт М10-6gх30-88.35.019 ГОСТ 7795-70 |
