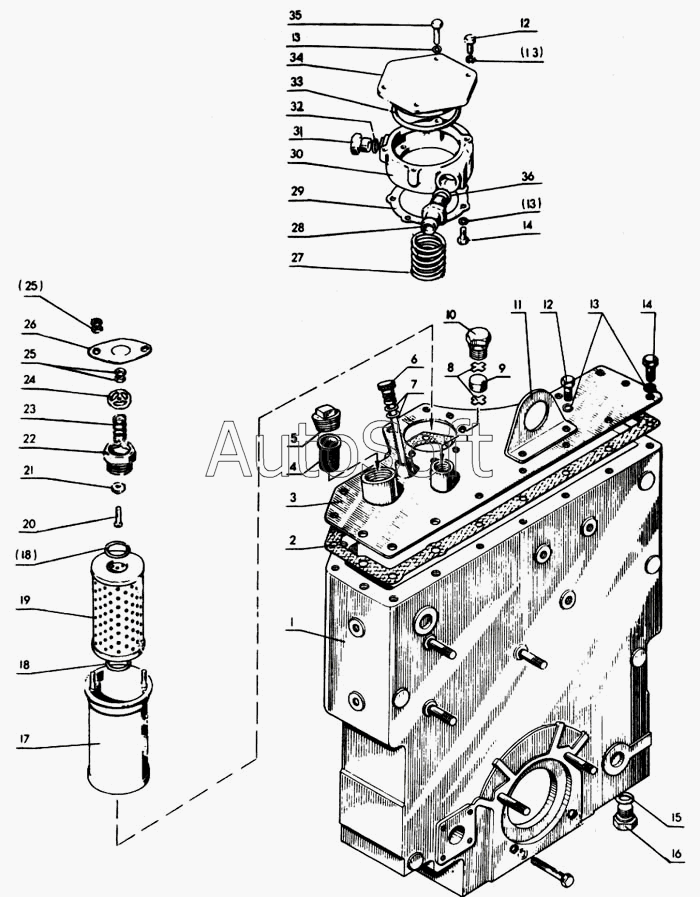

Каталог запасных частей к технике: МТЗ-80 (1998). Корпус гидроагрегатов, фильтр
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4608010-Б | 8***Б | Корпус в сборе | |
| 1 | 8***6 | Корпус гидросистемы | |
| 2 | 8***1 | Прокладка | |
| 3 | 8***1 | Крышка | |
| 4 | А***3 | Фильтр | |
| 5 | П***3 | Пробка КГ 1/4" ОСТ 23.1.117-83 | |
| 6 | 7***А | Масломер | |
| 7 | К***3 | Кольцо 011-015-25-2-2 ГОСТ 9833-73 | |
| 8 | 5***2 | Шайба сапуна | |
| 9 | 5***3 | Фильтр | |
| 10 | 5***9 | Пробка сапуна | |
| 11 | 8***3 | Кронштейн | |
| 12 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 13 | 8***5 | Шайба | |
| 14 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 15 | К***4 | Кольцо 017-022-30-34 ГОСТ 18829-74 | |
| 16 | 5***В | Пробка | |
| 17 | А***А | Корпус | |
| 18 | К***3 | Кольцо 041-050-46-2-2 ГОСТ 9833-73 | |
| 19 | 7***0 | Фильтрующий элемент | |
| 20 | В***0 | Винт В1М6-6gх 40.66 ГОСТ 17475-80 | |
| 21 | 8***4 | Клапан | |
| 22 | А***1 | Корпус | |
| 23 | 8***2 | Пружина | |
| 24 | 8***5 | Шайба опорная | |
| 25 | Г***0 | Гайка М6.6Н ГОСТ 5916-70 | |
| 26 | А***1 | Ограничитель | |
| 27 | 8***7 | Пружина | |
| 28 | 8***4 | Штуцер | |
| 29 | 8***9 | Прокладка | |
| 30 | 8***1 | Стакан | |
| 31 | 8***1 | Пробка | |
| 32 | К***3 | Кольцо 021-025-25-1-4 ГОСТ 9833-73 | |
| 33 | К***3 | Кольцо 130-135-30-1-4 ГОСТ 9833-73 | |
| 34 | 8***2 | Крышка | |
| 35 | Б***0 | Болт М8-6gх80.88.35.019 ГОСТ 7796-70 | |
| 36 | К***3 | Кольцо 027-032-30-2-4 ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
