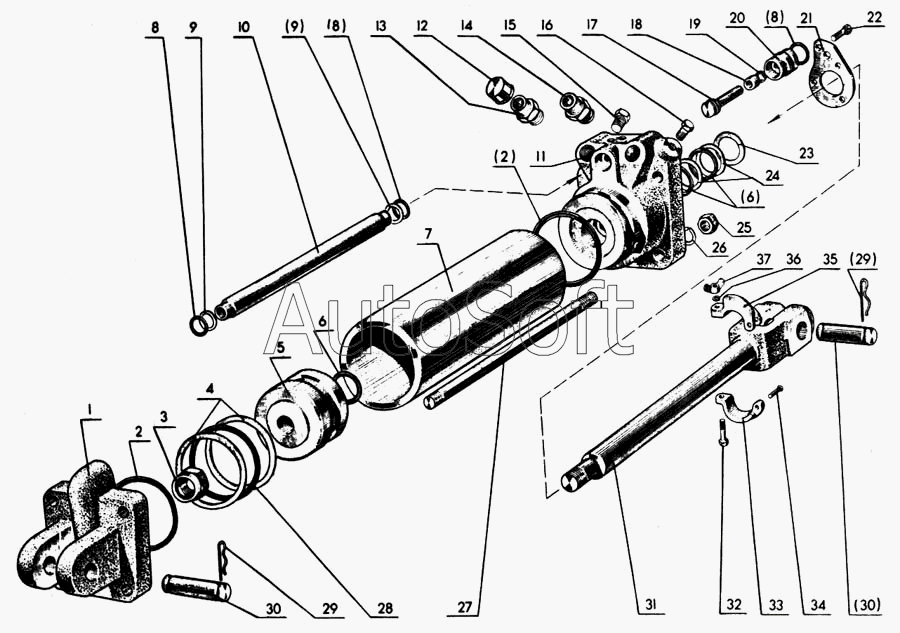

Каталог запасных частей к технике: МТЗ-80 (1998). Цилиндр Ц75
29
29
20
21
22
23
24
25
26
27
28
19
30
30
31
32
33
34
35
36
37
10
1
2
2
3
4
5
6
6
7
8
8
8
9
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц75-1111001-А | Ц***А | Цилиндр Ц75х 200-2 (поставляется по заказу потребителей) | |
| 1 | Ц***Г | Крышка задняя | |
| 2 | Ц***5 | Кольцо | |
| 3 | Ц***А | Гайка | |
| 4 | Ц***2 | Прокладка | |
| 5 | Ц***А | Поршень | |
| 6 | Ц***А | Кольцо | |
| 7 | Ц***2 | Корпус | |
| 8 | Ц***6 | Кольцо | |
| 9 | Ц***7 | Шайба | |
| 10 | Ц***А | Маслопровод | |
| 11 | Ц***Б | Крышка передняя | |
| 12 | 5***4 | Колпак | |
| 13 | Н***0 | Замедлительный клапан | |
| 14 | Н***2 | Штуцер | |
| 15 | Ц***7 | Заглушка 1/2" | |
| 16 | Ц***6 | Заглушка 1/4" | |
| 17 | Ц***А | Клапан с уплотнением | |
| 18 | Ц***4 | Втулка | |
| 19 | Ц***7 | Кольцо | |
| 20 | Ц***А | Корпус клапана | |
| 21 | Ц***А | Крышка чистиков | |
| 22 | Б***0 | Болт М6-6gх14.56.019 ГОСТ 7798-70 | |
| 23 | Ц***6 | Чистик | |
| 24 | Ц***8 | Прокладка | |
| 25 | Г***0 | Гайка М12.6Н.6.019 ГОСТ 15521-70 | |
| 26 | Ш***0 | Шайба 12Т 65Г 06 ГОСТ 6402-70 | |
| 27 | Ц***А | Шпилька | |
| 28 | Ц***3 | Кольцо | |
| 29 | 1***9 | Шплинт | |
| 30 | Ц***В | Палец | |
| 31 | Ц***А | Шток | |
| 32 | Б***0 | Болт М6-6gх35 56.019 ГОСТ 7798-70 | |
| 33 | Ц***А | Полукольцо нижнее | |
| 34 | Ц***0 | Палец упора | |
| 35 | Ц***А | Упор | |
| 36 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 37 | Г***6 | Гайка М6.6Н.019 ГОСТ 3032-76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
