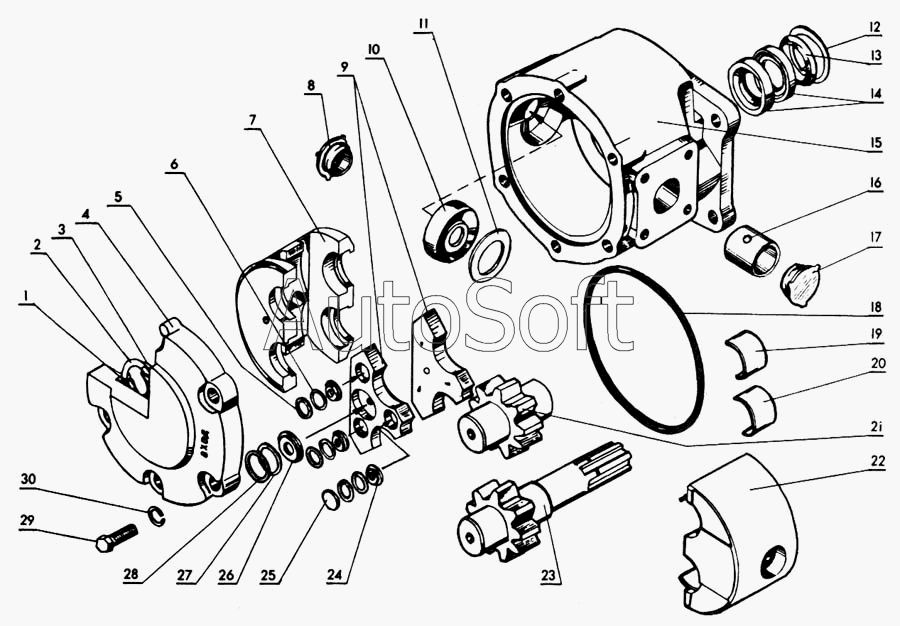

Каталог запасных частей к технике: МТЗ-80 (1998). Насос шестеренный
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ32-А-3 | Н***3 | Насос шестеренный | |
| 1 | 5***3 | Манжета | |
| 2 | Н***4 | Прокладка | |
| 3 | Н***4 | Кольцо предохранительное | |
| 4 | Н***1 | Крышка | |
| 5 | Н***5 | Кольцо предохранительное | |
| 6 | Н***0 | Прокладка | |
| 7 | Н***2 | Обойма поджимная | |
| 8 | Н***7 | Пробка | |
| 9 | Н***7 | Платик | |
| 10 | Н***8 | Манжета радиального уплотнения | |
| 11 | Н***6 | Пластина опорная | |
| 12 | Н***Г | Кольцо пружинное | |
| 13 | Н***А | Кольцо | |
| 14 | М***0 | Манжета 1,2-25х42-4 ГОСТ 8752-70 | |
| 15 | Н***1 | Корпус | |
| 16 | Н***9 | Втулка центрирующая | |
| 17 | Н***8 | Пробка (деталь технологическая) | |
| 18 | К***3 | Кольцо 112-118-36-2-2 ГОСТ 9833-73 | |
| 19 | Н***А | Вкладыш левый | |
| 20 | Н***6 | Вкладыш правый | |
| 21 | Н***5 | Шестерня ведомая | |
| 22 | Н***3 | Обойма подшипника | |
| 23 | Н***4 | Шестерня ведущая | |
| 24 | Н***3 | Манжета торцевого уплотнения | |
| 25 | Н***6 | Пластина | |
| 26 | Н***2 | Манжета торцевого уплотнения | |
| 27 | Н***3 | Прокладка | |
| 28 | Н***4 | Кольцо предохранительное | |
| 29 | Б***5 | Болт М10-6gх30.66.35.05 | |
| 30 | Ш***0 | Шайба 10ОТ 65Г 05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
