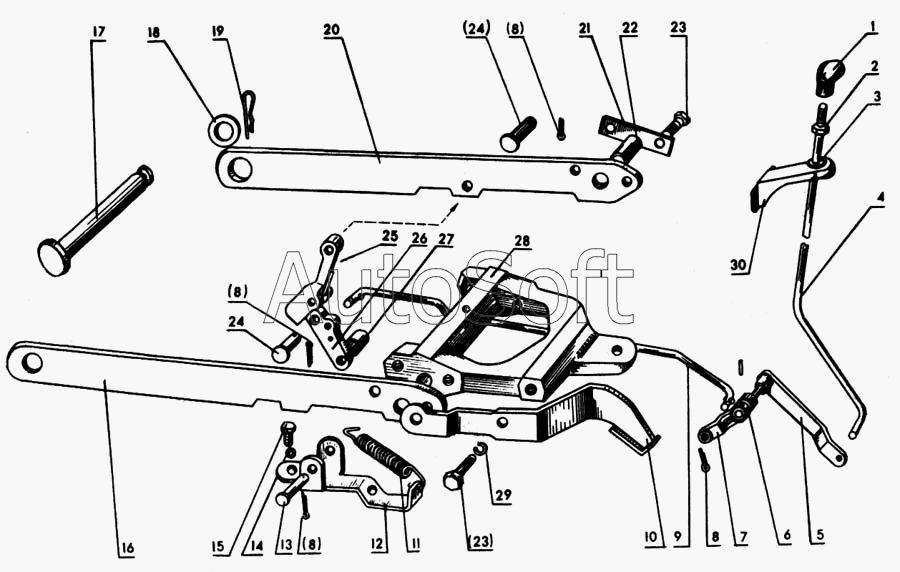

Каталог запасных частей к технике: МТЗ-80 (1998). Механизм фиксации
23
23
15
16
17
18
19
20
21
22
14
24
24
25
26
27
28
29
30
13
12
11
10
9
8
8
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4619010 | 7***0 | Механизм фиксации | |
| 70-4619015 | 7***5 | Захват в сборе | |
| 70-4619025-Б | 7***Б | Стопор ву сборе | |
| 1 | 5***6 | Рукоятка | |
| 2 | Г***0 | Гайка М8-6Н.019 ГОСТ 5915-70 | |
| 3 | 3***Б | Втулка | |
| 4 | 7***9 | Тяга | |
| 5 | 7***0 | Вал с рычагом | |
| 6 | Ш***6 | Штифт 4Пр2,2Ах20.06 СТП 118.1271-76 | |
| 7 | 7***2 | Рычаг | |
| 8 | Ш***9 | Шплинт 3,2х18.001 ГОСТ 397-79 | |
| 9 | 7***А | Тяга | |
| 10 | 7***0 | Пластина | |
| 11 | 7***3 | Пружина | |
| 12 | 7***3 | Кронштейн | |
| 13 | П***5 | Палец 12х48.019 ОСТ 37.001.163.75 | |
| 14 | 4***6 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 16 | 8***1 | Тяга | |
| 17 | 8***9 | Палец | |
| 18 | 7***2 | Шайба | |
| 19 | А***1 | Шплинт | |
| 20 | 8***2 | Тяга | |
| 21 | 7***6 | Пластина | |
| 22 | 7***7 | Штифт | |
| 23 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 24 | П***5 | Палец 12х32.019 ОСТ 37.001.163-75 | |
| 25 | 7***Б | Рычаг | |
| 26 | 7***8 | Рычаг | |
| 27 | 5***9 | Втулка | |
| 28 | 7***1 | Захват | |
| 29 | 2***2 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 30 | 7***7 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
