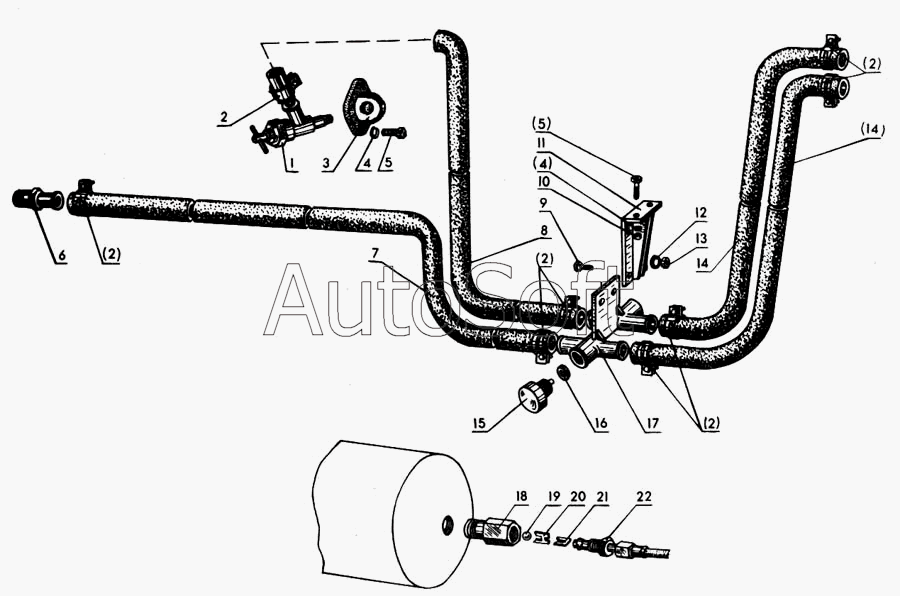

Каталог запасных частей к технике: МТЗ-80 (1998). Арматура блока отопления
11
22
21
20
19
18
17
16
15
14
14
13
12
10
9
8
7
6
5
5
4
4
3
2
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-8115310 | 7***0 | Кран | |
| 1 | К***9 | Кран КР-29 ОН-025 287-66 | |
| 2 | Х***3 | Хомут | |
| 3 | 7***А | Патрубок | |
| 4 | Ш***0 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 5 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 6 | 7***4 | Штуцер | |
| 7 | 7***1 | Шланг L=1810 мм | |
| 8 | 7***2 | Шланг L=1100мм | |
| 9 | Б***0 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | |
| 10 | Г***0 | Гайка М8.6.6Н.019 ГОСТ 5915-70 | |
| 11 | 7***1 | Кронштейн | |
| 12 | Ш***0 | Шайба 6 65Г 06 ГОСТ 6402-70 | |
| 13 | Г***0 | Гайка М6.6Н.019 ГОСТ 5915-70 | |
| 14 | 7***4 | Шланг | |
| 15 | 7***2 | Пробка | |
| 16 | 7***3 | Прокладка | |
| 17 | 7***1 | Корпус | |
| 18 | 7***2 | Переходник | |
| 19 | Ш***0 | Шарик V8 мм Н ГОСТ 3722-60 | |
| 20 | 7***8 | Крестовина | |
| 21 | 7***5 | Крестовина | |
| 22 | 7***м | Трубка |
