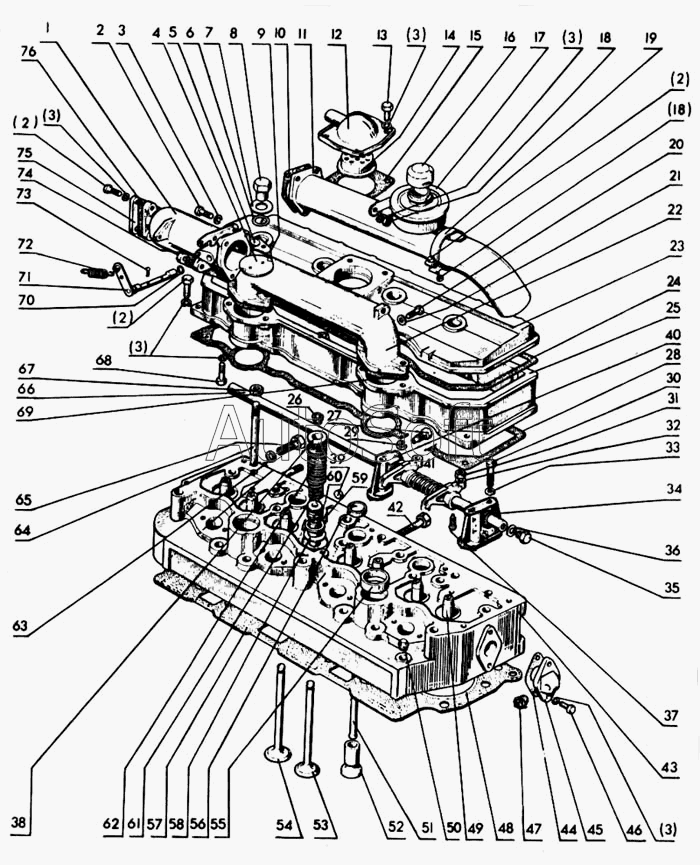

Каталог запасных частей к технике: МТЗ-80 (1998). Головка цилиндров. Клапаны и толкатели клапанов
46
56
55
54
53
52
51
50
49
48
47
57
45
44
43
42
41
40
39
38
37
67
76
75
74
73
72
71
70
69
68
36
66
65
64
63
62
61
60
59
58
5
15
14
13
12
11
10
9
8
7
6
16
4
3
3
3
3
3
3
2
2
2
2
1
26
35
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1003012 | 2***2 | Головка цилиндров в сборе | |
| 240-1003013 | 2***3 | Головка цилиндров в сборе | |
| 240-1003030-13 | 2***3 | Крышка головки | |
| 240-1003220-А-08 | 2***8 | Патрубок в сборе | |
| 240-1007151-Б-01 | 2***1 | Стойка задняя | |
| 240-1007152Б-01 | 2***1 | Стойка третья | |
| 1 | 2***1 | Патрубок | |
| 2 | Б***0 | Болт М8-6gх35.88.30.019 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 8 ГОСТ 6402-70 | |
| 4 | 2***1 | Заслонка | |
| 5 | 2***1 | Заглушка | |
| 6 | 5***А | Кольцо | |
| 7 | 5***6 | Шайба | |
| 8 | 5***4 | Гайка колпака | |
| 9 | 2***7 | Прокладка | |
| 10 | 2***А | Прокладка | |
| 11 | 2***0 | Труба | |
| 12 | 2***В | Корпус сапуна | |
| 13 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Фильтр | |
| 15 | 2***А | Прокладка | |
| 16 | 2***0 | Пробка | |
| 17 | 2***А | Бачок | |
| 18 | Г***0 | Гайка М8.6.019 ГОСТ 5915-70 | |
| 19 | Х***9 | Хомут | |
| 20 | 2***1 | Пробка | |
| 21 | 3***8 | Прокладка | |
| 22 | 2***1 | Коллектор | |
| 23 | 2***2 | Колпак | |
| 24 | 2***9 | Прокладка | |
| 25 | 2***1 | Крышка головки | |
| 26 | 5***1 | Сухарь клапана | |
| 27 | 2***5 | Фиксатор | |
| 28 | 2***8 | Прокладка | |
| 29 | Ш***0 | Шайба 10 ГОСТ 6402-70 | |
| 30 | Б***0 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 | |
| 31 | Д***3 | Гайка | |
| 32 | 5***2 | Коромысло | |
| 33 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 34 | 2***Б | Стойка передняя | |
| 35 | 5***2 | Пробка оси коромысел | |
| 36 | 5***3 | Шайба пробки | |
| 37 | 5***1 | Винт регулировочный | |
| 38 | 2***8 | Тарелка | |
| 39 | Д***А | Заглушка | |
| 40 | 2***Б | Стойка вторая | |
| 41 | 5***А | Пружина оси коромысел | |
| 42 | Б***0 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 | |
| 43 | 2***5 | Головка цилиндров | |
| 44 | 5***8 | Прокладка патрубка | |
| 45 | 7***А | Патрубок | |
| 46 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 47 | К***" | Пробка | |
| 48 | Ф***3 | Кольцо | |
| 49 | 2***1 | Втулка | |
| 50 | К***" | Пробка | |
| 51 | 2***0 | Штанга | |
| 52 | 2***5 | Толкатель | |
| 53 | 2***4 | Клапан выпускной | |
| 54 | 2***4 | Клапан впускной | |
| 55 | 5***А | Стакан | |
| 56 | 5***А | Заглушка | |
| 57 | 5***1 | Прокладка | |
| 58 | 2***4 | Шайба | |
| 59 | 2***5 | Шайба | |
| 60 | 2***0 | Манжета | |
| 61 | 2***1 | Пружина клапана | |
| 62 | 2***1 | Пружина клапана | |
| 63 | 2***9 | Шайба | |
| 64 | 5***2 | Шпилька | |
| 65 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 66 | 5***А | Ось | |
| 67 | Г***0 | Гайка М12.6 ГОСТ 5915-70 | |
| 68 | Б***0 | Болт М8-6х35.88.35.019 ГОСТ 7796-70 | |
| 69 | 2***1 | Прокладка | |
| 70 | К***3 | Кольцо 009-013-25-2-1 ГОСТ 9833-73 | |
| 71 | 2***А | Валик заслонки | |
| 72 | 2***6 | Пружина | |
| 73 | Б***2 | Болт М4-6gх10.58.019 ГОСТ 17473-72 | |
| 74 | 2***7 | Штифт | |
| 75 | 2***9 | Заглушка | |
| 76 | 2***А | Прокладка |
