Каталог запасных частей к технике: МТЗ-80 (1998). Управление подачей топлива
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
14
14
14
14
14
15
16
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34

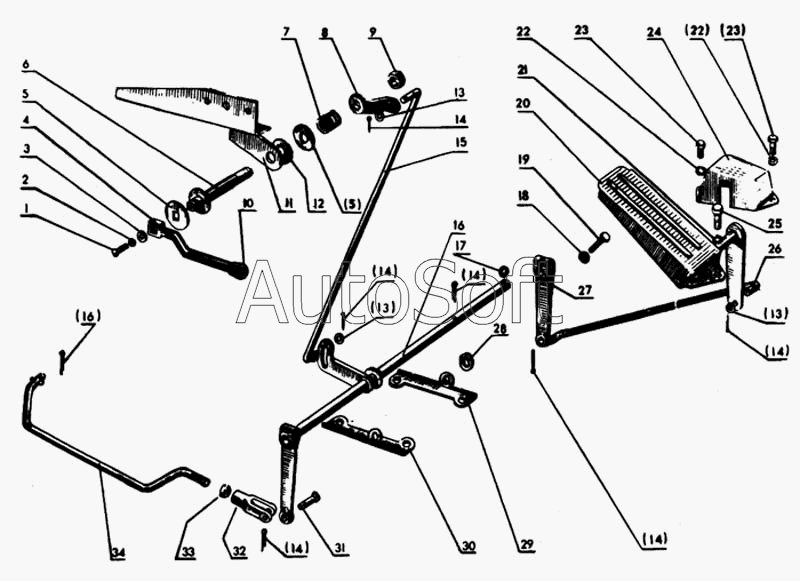

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1108005-Б1 | 7***1 | Подача топлива | |
| 1 | Б***0 | Болт М6-6gх12.88.35.019 ГОСТ 7775-70 | |
| 2 | Ш***0 | Шайба 6Н ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба 6 ГОСТ 11371-78 | |
| 4 | 7***1 | Рукоятка | |
| 5 | 5***8 | Шайба | |
| 6 | 7***0 | Валик | |
| 7 | А***Б | Пружина | |
| 8 | 5***6 | Рычаг | |
| 9 | Г***0 | Гайка М14х1,5 ГОСТ 2526-70 | |
| 10 | 7***3 | Наконечник | |
| 11 | 7***0 | Кронштейн | |
| 12 | 5***8 | Шайба | |
| 13 | Ш***8 | Шайба 8 ГОСТ 11371-78 | |
| 14 | Ш***6 | Шплинт 3,2х18,001 ГОСТ 397-66 | |
| 15 | 7***1 | Тяга | |
| 16 | 7***0 | Валик | |
| 17 | 5***4 | Шпонка | |
| 18 | Ш***8 | Шайба 8Т ГОСТ 11371-78 | |
| 19 | Б***0 | Болт М8-6gх40.88.35.019 ГОСТ 7796-70 | |
| 20 | 7***0 | Педаль | |
| 21 | Ш***0 | Шайба 8Г ГОСТ 6402-70 | |
| 22 | Ш***8 | Шайба 6 ГОСТ 11371-78 | |
| 23 | Б***0 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 24 | 5***4 | Коробка | |
| 25 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 26 | 7***2 | Тяга | |
| 27 | 7***3 | Рычаг | |
| 28 | Ш***8 | Шайба 12 ГОСТ 11371-78 | |
| 29 | 7***3 | Кронштейн правый | |
| 30 | 7***2 | Кронштейн левый | |
| 31 | П***5 | Палец 8х30.016 ОСТ 37.001.163-75 | |
| 32 | А***А | Вилка | |
| 33 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 34 | 7***6 | Тяга |
