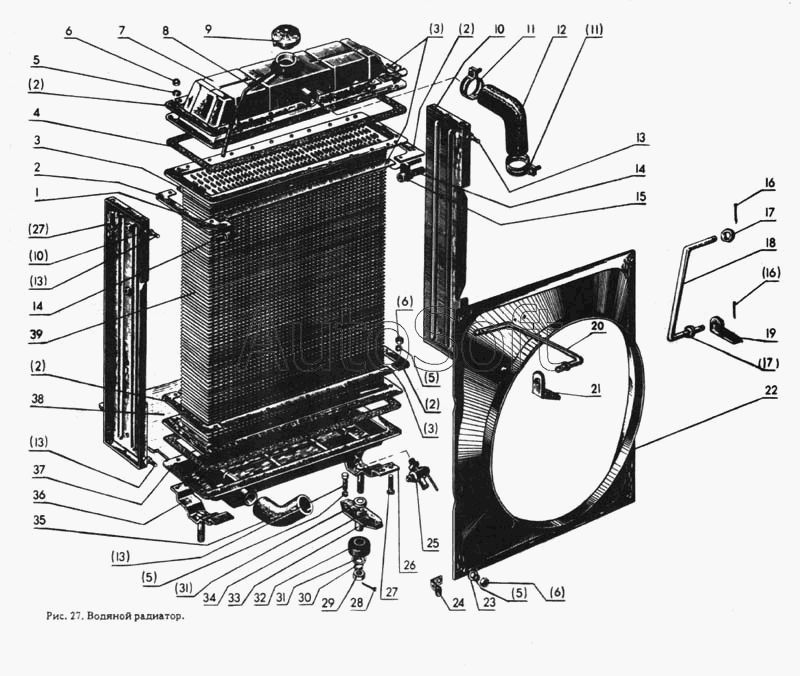

Каталог запасных частей к технике: МТЗ-80 (1998). Водяной радиатор. Подвеска и шланги. Кожух вентилятора
30
20
21
22
23
24
25
26
27
27
28
29
19
31
31
32
33
34
35
36
37
38
39
9
1
2
2
2
2
2
3
3
3
4
5
5
5
5
6
6
6
7
8
10
10
11
11
12
13
13
13
13
14
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1301009 | 7***9 | Узлы системы охлаждения | |
| 70У-1301010 | 7***0 | Радиатор в сборе | |
| 1 | 7***7 | Пластина левая | |
| 2 | 7***5 | Накладка угловая | |
| 3 | 7***6 | Накладка | |
| 4 | 7***9 | Прокладка | |
| 5 | Ш***0 | Шайба 8Н ГОСТ 6402-70 | |
| 6 | Г***0 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
| 7 | 7***7 | Бак | |
| 8 | 5***8 | Трубка | |
| 9 | А***0 | Крышка тип 1 | |
| 10 | 7***6 | Стойка | |
| 11 | Х***9 | Хомут | |
| 12 | 7***1 | Шланг | |
| 13 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7795-70 | |
| 14 | 8***3 | Втулка | |
| 15 | 7***4 | Пластина правая | |
| 16 | Ш***6 | Шплинт 3,2х18.016 ГОСТ 397-66 | |
| 17 | Ш***0 | Шайба 8 ГОСТ 11371-80 | |
| 18 | 8***1 | Растяжка | |
| 19 | 8***1 | Кронштейн | |
| 20 | 8***2 | Растяжка | |
| 21 | 8***2 | Кронштейн | |
| 22 | 7***0 | Кожух | |
| 23 | Ш***8 | Шайба 8 ГОСТ 11371-78 | |
| 24 | 4***6 | Хомутик | |
| 25 | К***2 | Краник Кр2 | |
| 26 | 7***0 | Опора | |
| 27 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 28 | Ш***6 | Шплинт 3,2х20.019 ГОСТ 397-66 | |
| 29 | Г***0 | Гайка М12.6Н.6.019 ГОСТ 5915-70 | |
| 30 | Ш***0 | Шайба 12Т. ГОСТ 6402-70 | |
| 31 | Ш***8 | Шайба 12 ГОСТ 11371-78 | |
| 32 | 7***8 | Амортизатор | |
| 33 | 7***5 | Втулка | |
| 34 | 7***6 | Планка | |
| 35 | 5***2 | Шланг | |
| 36 | 7***0 | Опора | |
| 37 | 7***5 | Бак | |
| 38 | 7***3 | Уплотнитель | |
| 39 | 7***0 | Сердцевина |
