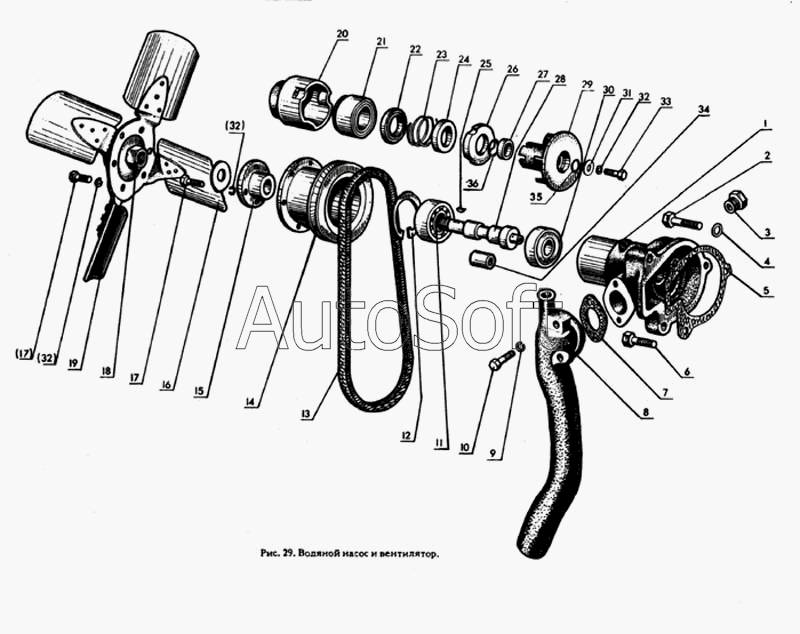

Каталог запасных частей к технике: МТЗ-80 (1998). Водяной насос и вентилятор
27
18
19
20
21
22
23
24
25
26
17
17
28
29
30
31
32
32
32
33
34
35
36
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1307010-А-03 | 2***3 | Насос водяной в сборе | |
| 240-1307030 | 2***0 | Уплотнение в сборе | |
| 245-1307020 | 2***0 | Корпус с пробкой в сборе | |
| 1 | 2***1 | Корпус | |
| 2 | Б***0 | Болт М10-6gх50.88.35.019 ГОСТ 7795-70 | |
| 3 | П***9 | Пробка КГ 3/8" А12.019 | |
| 4 | Ш***0 | Шайба 10 ГОСТ 6402-70 | |
| 5 | 5***Б | Прокладка | |
| 6 | Б***0 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | |
| 7 | 5***А | Прокладка | |
| 8 | 5***2 | Патрубок | |
| 9 | Ш***0 | Шайба 8 ГОСТ 6402-70 | |
| 10 | Б***0 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | |
| 11 | Ш***3 | Шарикоподшипник 160703 | |
| 12 | К***9 | Кольцо Б-62-019 | |
| 13 | Р***6 | Ремень 1-11х10х1250 ГОСТ 5813-76 | |
| 14 | 2***2 | Шкив | |
| 15 | 5***9 | Ступица | |
| 16 | 5***1 | Пластина | |
| 17 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 18 | Г***0 | Гайка М16х1,5.6Н.6.019 ГОСТ 5915-70 | |
| 19 | 2***1 | Вентилятор | |
| 20 | 2***3 | Обойма | |
| 21 | 2***Б | Манжета | |
| 22 | 2***6 | Каркас внутренний | |
| 23 | 2***4 | Пружина | |
| 24 | 2***7 | Каркас наружный | |
| 25 | Ш***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 26 | 0***8 | Кольцо | |
| 27 | 2***3 | Втулка | |
| 28 | 2***2 | Валик | |
| 29 | 2***Б | Крыльчатка | |
| 30 | Ш***5 | Шарикоподшипник 304К ГОСТ 8338-75 | |
| 31 | 5***3 | Шайба | |
| 32 | Ш***0 | Шайба 8 ГОСТ 6402-70 | |
| 33 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 34 | 2***4 | Втулка | |
| 35 | К***2 | Кольцо 009-013-25-2 | |
| 36 | К***2 | Кольцо 014-018-25-2-2 |
