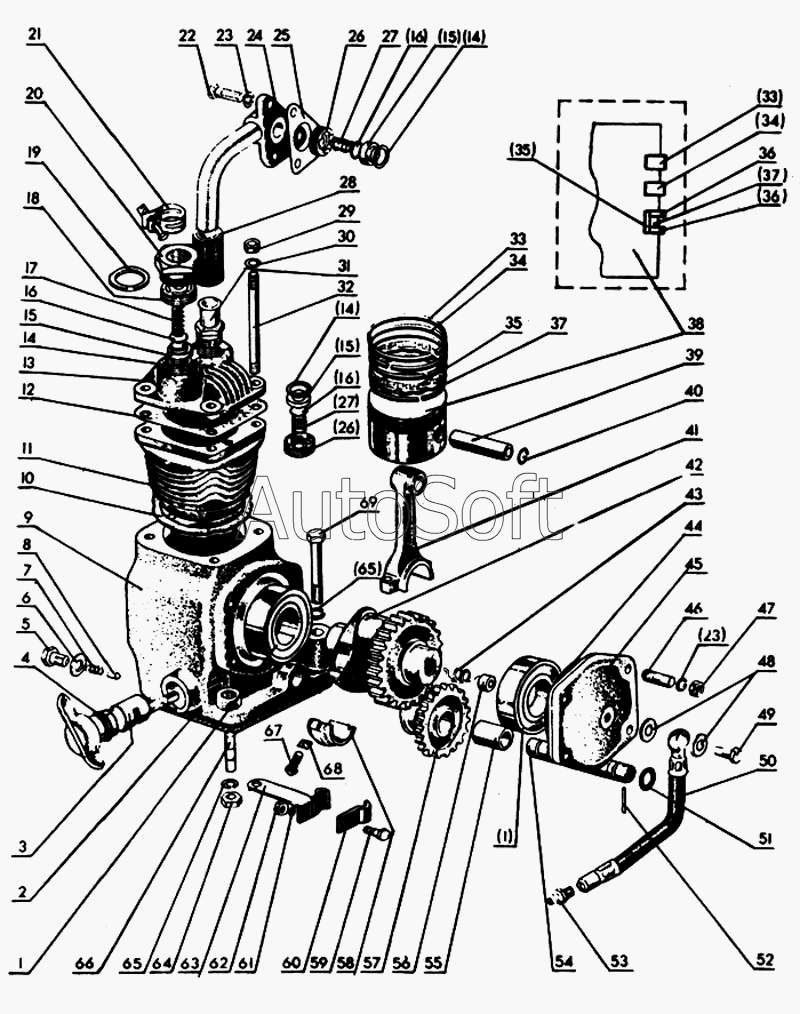

Каталог запасных частей к технике: МТЗ-80 (1998). Компрессор и установка компрессора
41
50
49
48
47
46
45
44
43
42
51
40
39
38
37
37
36
36
35
35
34
34
33
33
60
69
68
67
66
65
65
64
63
62
61
32
59
58
57
56
55
54
53
52
4
13
12
11
10
9
8
7
6
5
14
14
14
3
2
1
1
23
23
31
30
29
28
27
27
26
26
25
24
22
21
20
19
18
17
16
16
16
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.01.000 | А***0 | Компрессор в сборе | |
| А29.01.050 | А***0 | Головка цилиндров в сборе | |
| А29.01.100 | А***0 | Поршень и шатун в сборе | |
| А29.01.150 | А***0 | Шатун в сборе | |
| А29.01.180 | А***0 | Поршневые кольца (комплект) | |
| А29.01.200-А | А***А | Шестерня со втулкой в сборе | |
| 1 | П***5 | Подшипник 207 ГОСТ 8338-75 | |
| 2 | 2***А | Прокладка | |
| 3 | А***А | Валик управления | |
| 4 | К***3 | Кольцо 020-025-30-2-1 ГОСТ 9833-73 | |
| 5 | Б***0 | Болт М10-6gх20.66.019 ГОСТ 7796-70 | |
| 6 | А***7 | Прокладка | |
| 7 | 5***Б | Пружина | |
| 8 | А***5 | Фиксатор | |
| 9 | А***1 | Картер | |
| 10 | А***6 | Прокладка | |
| 11 | А***2 | Цилиндр | |
| 12 | А***8 | Прокладка | |
| 13 | А***0 | Головка цилиндров в сборе | |
| 14 | А***3 | Прокладка | |
| 15 | А***2 | Седло клапана | |
| 16 | А***1 | Клапан | |
| 17 | А***6 | Пружина клапана | |
| 18 | А***2 | Корпус клапана | |
| 19 | А***А | Прокладка | |
| 20 | А***3 | Пробка | |
| 21 | Х***6 | Хомут | |
| 22 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 23 | Ш***0 | Шайба 8 ГОСТ 6402-70 | |
| 24 | 2***0 | Труба | |
| 25 | 2***7 | Прокладка | |
| 26 | А***8 | Корпус клапана | |
| 27 | А***5 | Пружина клапана | |
| 28 | 1***) | Рукав | |
| 29 | Г***0 | Гайка М8-1.6Н.8.45.056 ГОСТ 15524-70 | |
| 30 | Ш***8 | Шайба 8 ГОСТ 11371-78 | |
| 31 | А***9 | Штуцер | |
| 32 | А***3 | Шпилька | |
| 33 | А***7 | Кольцо компрессионное | |
| 34 | А***8 | Кольцо компрессионное | |
| 35 | А***0 | Расширитель | |
| 36 | А***9 | Сегмент | |
| 37 | А***1 | Расширитель | |
| 38 | А***1 | Поршень | |
| 39 | А***3 | Палец поршневой | |
| 40 | А***2 | Кольцо стопорное | |
| 41 | А***1 | Шатун | |
| 42 | А***4 | Вал коленчатый | |
| 43 | А***А | Пружина | |
| 44 | А***9 | Прокладка | |
| 45 | А***3 | Крышка | |
| 46 | Ш***7 | Шпилька 2М8 3р/6gх 18.66.05 ГОСТ 22038-76 | |
| 47 | Г***0 | Гайка М8.6Н.8.056 ГОСТ 5915-70 | |
| 48 | 3***8 | Прокладка | |
| 49 | 3***7 | Болт | |
| 50 | 2***0 | Маслопровод | |
| 51 | К***0 | Кольцо 014-018-25-2-1 ГОСТ 9833-70 | |
| 52 | Ш***0 | Штифт 4h8х28 ГОСТ 3128-70 | |
| 53 | 2***2 | Штуцер | |
| 54 | А***1 | Ось шестерни | |
| 55 | А***А | Втулка | |
| 56 | А***9 | Уплотнитель крышки | |
| 57 | А***А | Шестерня | |
| 58 | А***2 | Крышка шатуна | |
| 59 | Б***0 | Болт М6-6gх16.88.39.019 ГОСТ 7798-70 | |
| 60 | 2***9 | Скоба | |
| 61 | Ш***0 | Шайба 6 ГОСТ 6402-70 | |
| 62 | Г***0 | Гайка М6 6.019 ГОСТ 5915-70 | |
| 63 | 2***8 | Хомут | |
| 64 | Г***0 | Гайка М10 5Н.6Н.019 ГОСТ 5915-70 | |
| 65 | Ш***0 | Шайба 10 65Г ГОСТ 6402-70 | |
| 66 | Ш***6 | Шпилька М10хТо/6gх28 ГОСТ 22038-76 | |
| 67 | Б***0 | Болт М8-6gх35.109.40Х.05 ГОСТ 7811-70 | |
| 68 | А***3 | Шайба | |
| 69 | Б***0 | Болт М10-6gх65.88.35.019 ГОСТ 7795-70 |
