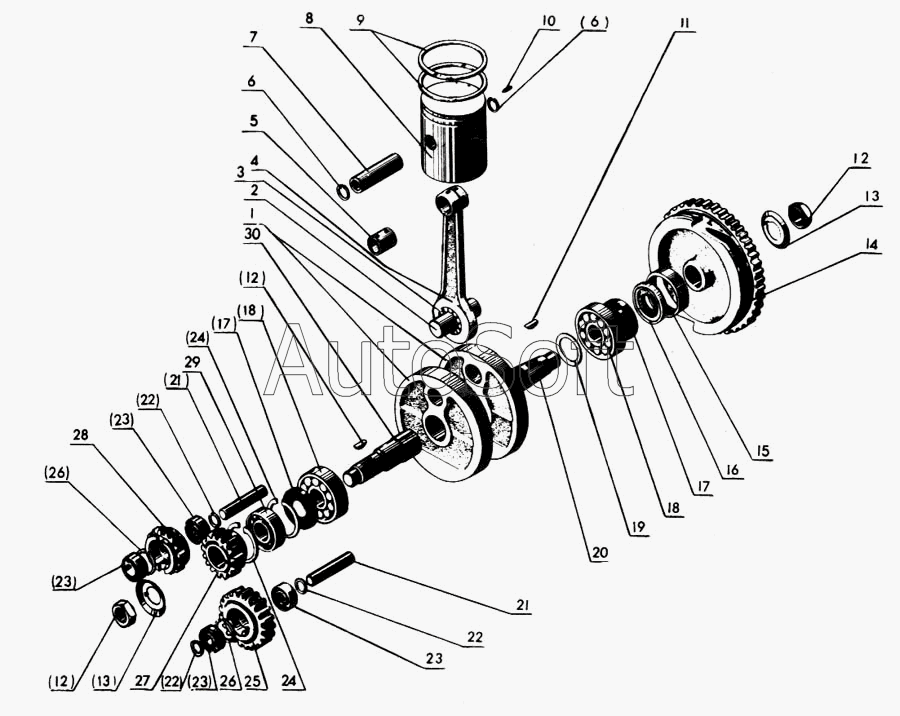

Каталог запасных частей к технике: МТЗ-80 (1998). Кривошипно-шатунный механизм
23
23
23
23
15
16
17
17
18
18
19
20
21
21
22
22
22
14
24
24
25
26
26
27
28
29
30
13
13
12
12
12
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75.24.015 | 7***5 | Втулка в сборе с сальником и манжетой | |
| Д24.с20-Б | Д***Б | Вал коленчатый в сборе | |
| Д24.с21-Б | Д***Б | Шатун в сборе со втулкой | |
| 1 | Д***Г | Щека | |
| 2 | Д***Г | Палец кривошипа | |
| 3 | Д***9 | Ролик шатуна | |
| 4 | Д***1 | Шатун | |
| 5 | Д***2 | Втулка шатуна | |
| 6 | Д***8 | Кольцо стопорное | |
| 7 | Д***А | Палец поршня | |
| 8 | Д***Г | Поршень | |
| 9 | Д***А | Кольцо поршневое | |
| 10 | Д***5 | Штифт стопорный | |
| 11 | Ш***8 | Шпонка 5х9 ГОСТ 8795-68 | |
| 12 | Д***А | Гайка | |
| 13 | Д***Б | Шайба | |
| 14 | 7***Г | Маховик | |
| 15 | 7***5 | Втулка | |
| 16 | Д***6 | Сальник | |
| 17 | М***0 | Манжета 2-30х52-4 ГОСТ 8752-70 | |
| 18 | П***5 | Подшипник 2206 ГОСТ 8338-75 | |
| 19 | Д***А | Шайба | |
| 20 | Д***В | Полуось задняя | |
| 21 | Д***А | Палец | |
| 22 | Д***7 | Шайба | |
| 23 | П***5 | Подшипник 202 ГОСТ 8338-75 | |
| 24 | Д***1 | Кольцо стопорное | |
| 25 | Д***Б | Шестерня | |
| 26 | Д***8 | Кольцо стопорное | |
| 27 | Д***В | Шестерня | |
| 28 | Д***А | Шестерня | |
| 29 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 30 | Д***Б | Полуось передняя |
