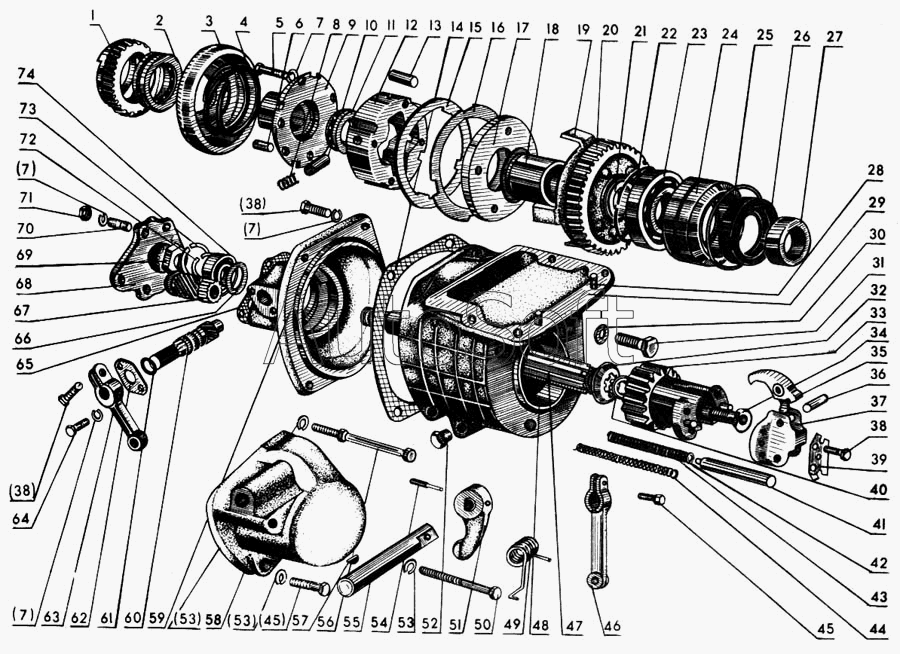

Каталог запасных частей к технике: МТЗ-80 (1998). Механизм передачи и включения пускового двигателя
45
45
54
53
53
53
52
51
50
49
48
47
46
55
44
43
42
41
40
39
38
38
38
37
36
65
74
73
72
71
70
69
68
67
66
35
64
63
62
61
60
59
58
57
56
5
14
13
12
11
10
9
8
7
7
7
7
6
15
4
3
2
1
25
34
33
32
31
30
29
28
27
26
24
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1024115 | 2***5 | Привод бендикса в сборе | |
| 350.12.080.00 | 3***0 | Держатель в сборе с грузом и осью груза | |
| 50-1024020-2 | 5***2 | Корпус редуктора в сборе со штифтом и втулкой | |
| РПД2.000 | Р***0 | Редуктор в сборе | |
| СМД2-19с7-1А | С***А | Колесо зубчатое в сборе с втулкой и ведущим барабаном | |
| СМД8-19с2-1Б-03 | С***3 | Вал редуктора в сборе | |
| 1 | 3***0 | Упор нажимной | |
| 2 | П***5 | Подшипник 8109 ГОСТ 6874-75 | |
| 3 | 1***А | Диск нажимной | |
| 4 | С***4 | Упор упругий | |
| 5 | Б***0 | Болт М8-6gх45.88.05 ГОСТ 7795-70 | |
| 6 | Р***9 | Палец | |
| 7 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 8 | С***1 | Пружина | |
| 9 | 1***А | Ступица | |
| 10 | С***1 | Плунжер | |
| 11 | П***5 | Подшипник 8106 ГОСТ 6864-75 | |
| 12 | С***1 | Втулка | |
| 13 | С***6 | Ролик | |
| 14 | 5***7 | Прокладка | |
| 15 | С***5 | Диск ведомый | |
| 16 | С***А | Диск ведущий | |
| 17 | С***7 | Диск прижимной | |
| 18 | С***1 | Втулка | |
| 19 | С***Б | Барабан ведущий | |
| 20 | С***1 | Колесо зубчатое | |
| 21 | С***6 | Шайба | |
| 22 | 5***Б | Кольцо | |
| 23 | П***5 | Подшипник 308 ГОСТ 8338-75 | |
| 24 | 5***Б | Втулка | |
| 25 | К***3 | Кольцо 095-100-30-2-2 ГОСТ 9833-73 | |
| 26 | М***0 | Манжета 1-55х80-1 ГОСТ 8752-70 | |
| 27 | С***А | Втулка | |
| 28 | Ш***0 | Штифт 10Сзх22 ГОСТ 3128-70 | |
| 29 | 5***Б | Корпус | |
| 30 | 4***8 | Шайба | |
| 31 | Б***0 | Болт М14-6gх30.88.35.019 ГОСТ 7796-70 | |
| 32 | 3***0 | Шайба специальная | |
| 33 | 5***2 | Колесо зубчатое | |
| 34 | 3***0 | Болт специальный | |
| 35 | 3***0 | Груз | |
| 36 | 3***0 | Ось груза | |
| 37 | 3***0 | Держатель | |
| 38 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 39 | 3***0 | Шайба | |
| 40 | 1***3 | Шайба | |
| 41 | С***1 | Толкатель | |
| 42 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 43 | С***А | Пружина толкателя | |
| 44 | С***2 | Пружина | |
| 45 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 46 | 2***4 | Рычаг | |
| 47 | С***Б | Вал редуктора | |
| 48 | 5***6 | Втулка | |
| 49 | 5***Б | Пружина | |
| 50 | Б***0 | Болт М10-6gх85.88.35.019 ГОСТ 7795-70 | |
| 51 | 2***9 | Поводок | |
| 52 | П***7 | Пробка КГ1/4" ГОСТ 12720-67 | |
| 53 | Ш***0 | Шайба 10 65Г 06 ГОСТ 6402-70 | |
| 54 | Д***8 | Штифт | |
| 55 | 2***6 | Валик | |
| 56 | 5***0 | Болт | |
| 57 | Ш***8 | Шпонка 3х5 ГОСТ 3795-68 | |
| 58 | 5***А | Крышка | |
| 59 | Р***0 | Крышка | |
| 60 | Р***3 | Валик рукоятки | |
| 61 | К***1 | Кольцо Н1-25х20-1 ГОСТ 9883-61 | |
| 62 | Р***4 | Крышка | |
| 63 | Р***А | Рычаг | |
| 64 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 65 | Р***6 | Прокладка | |
| 66 | 1***0 | Шайба | |
| 67 | Р***0 | Валик | |
| 68 | Р***5 | Крышка | |
| 69 | Г***0 | Гайка М22х1,5.6.05 ГОСТ 2526-70 | |
| 70 | Ш***6 | Шпилька БМ8 ТО/6hх16 10/12 66 | |
| 71 | Г***0 | Гайка М8.6.05 ГОСТ 2524-70 | |
| 72 | С***6 | Шайба стопорная | |
| 73 | К***8 | Кольцо Б-62 ГОСТ 13943-68 | |
| 74 | П***5 | Подшипник 305 ГОСТ 8338-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
