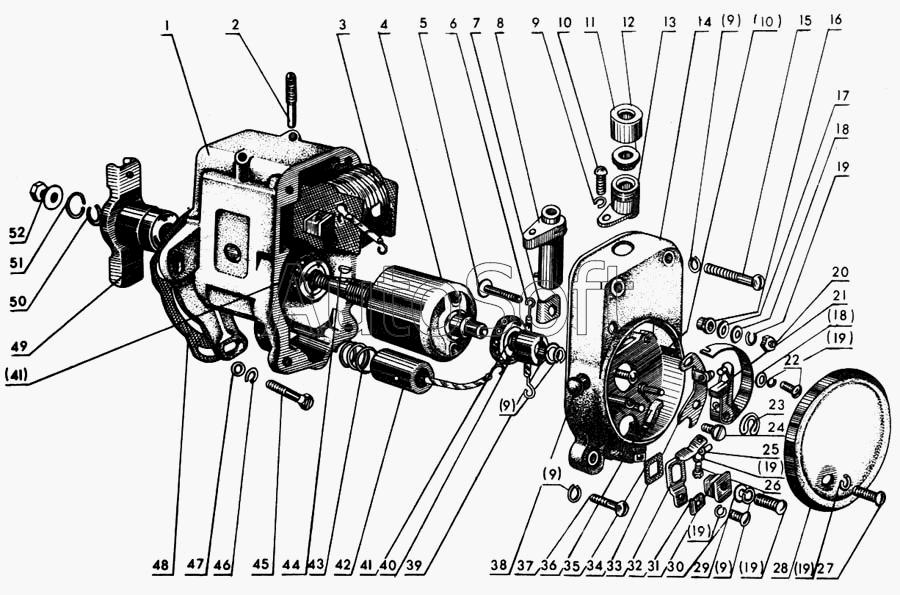

Каталог запасных частей к технике: МТЗ-80 (1998). Магнето
39
26
27
28
29
30
31
32
33
34
35
36
37
38
25
40
41
41
42
43
44
45
46
47
48
49
50
51
52
12
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
11
13
14
15
16
17
18
18
19
19
19
19
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М124Б1-3728000 | М***0 | Магнето в сборе | |
| М124Б2-3728300 | М***0 | Крышка в сборе | |
| МС100-3728000 | М***0 | Полумуфта в сборе | |
| 1 | М***0 | Корпус | |
| 2 | М***4 | Шпилька | |
| 3 | М***0 | Трансформатор | |
| 4 | М***0 | Ротор | |
| 5 | М***1 | Винт | |
| 6 | М***8 | Вывод | |
| 7 | М***9 | Угольник | |
| 8 | М***0 | Вывод | |
| 9 | Х***1 | Шайба | |
| 10 | М***7 | Винт | |
| 11 | М***2 | Гайка | |
| 12 | Е***4 | Шайба | |
| 13 | М***5 | Втулка | |
| 14 | М***1 | Крышка | |
| 15 | М***9 | Винт | |
| 16 | Д***Б | Втулка | |
| 17 | 8***6 | Шайба | |
| 18 | Х***0 | Шайба | |
| 19 | Х***2 | Шайба | |
| 20 | Х***9 | Гайка | |
| 21 | Р***9 | Рычаг | |
| 22 | Д***7 | Винт | |
| 23 | М***0 | Шайба | |
| 24 | И***7 | Эксцентрик | |
| 25 | М***1 | Пружина | |
| 26 | М***9 | Винт | |
| 27 | 8***5 | Винт | |
| 28 | М***1 | Крышка | |
| 29 | 8***А | Шайба | |
| 30 | 8***1 | Винт | |
| 31 | М***9 | Втулка | |
| 32 | М***6 | Скоба | |
| 33 | М***8 | Стойка | |
| 34 | Р***5 | Стойка | |
| 35 | М***7 | Шайба | |
| 36 | М***2 | Лента | |
| 37 | М***8 | Винт | |
| 38 | М***1 | Головка кнопки | |
| 39 | М***8 | Шайба | |
| 40 | М***5 | Кулачок | |
| 41 | 6***2 | Подшипник | |
| 42 | К***8 | Конденсатор | |
| 43 | М***3 | Пружина | |
| 44 | М***4 | Шпонка | |
| 45 | Б***0 | Болт М6-6gх20.56.05 ГОСТ 7796-70 | |
| 46 | Ш***0 | Шайба 6 65Г 06 ГОСТ 6402-70 | |
| 47 | Ш***8 | Шайба 6.01 ГОСТ 11371-68 | |
| 48 | Д***4 | Прокладка | |
| 49 | М***0 | Втулка | |
| 50 | Х***9 | Шайба | |
| 51 | М***6 | Замок | |
| 52 | М***5 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
