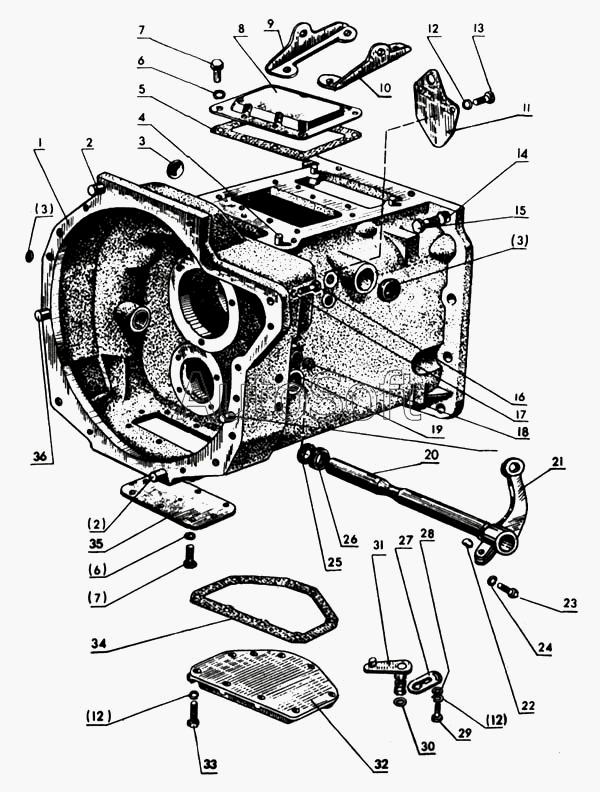

Каталог запасных частей к технике: МТЗ-80 (1998). Корпус сцепления
1
2
2
3
3
3
4
5
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1600010 | 7***0 | Корпус сцепления | |
| 1 | 7***5 | Корпус сцепления | |
| 2 | Д***5 | Штифт установочный | |
| 3 | 5***2 | Заглушка | |
| 4 | Ш***0 | Штифт 10Пр2,2ах25-06 ГОСТ 3128-70 | |
| 5 | 5***5 | Прокладка | |
| 6 | 8***5 | Шайба | |
| 7 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 8 | 5***А | Крышка | |
| 9 | 7***3 | Кронштейн правый | |
| 10 | 7***2 | Кронштейн левый | |
| 11 | 5***8 | Крышка | |
| 12 | Ш***4 | Шайба 10 ОТ ОСТ 37.001.115-74 | |
| 13 | Б***0 | Болт М10-6gх18.88.35.019 ГОСТ 7796-70 | |
| 14 | Ш***4 | Шайба 16 ОТ ОСТ 37.001.115-74 | |
| 15 | Б***0 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 | |
| 16 | Б***0 | Болт М14-6gх60.88.35.019 ГОСТ 7796-70 | |
| 17 | Ш***4 | Шайба 14 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 18 | П***7 | Пробка 11/4" ГОСТ 12719-67 | |
| 19 | 5***4 | Втулка | |
| 20 | 5***5 | Вал вилок включения | |
| 21 | 8***Б | Рычаг | |
| 22 | Ш***8 | Шпонка сегментная 6х11 ГОСТ 8795-68 | |
| 23 | Б***0 | Болт М12-6gх30.88.019 ГОСТ 7796-70 | |
| 24 | Ш***4 | Шайба 12 ОТ 65Г.06 ОСТ 37.001.115-74 | |
| 25 | К***1 | Кольцо СП-38-25-8 ГОСТ 6308-71 | |
| 26 | 3***6 | Корпус пылеотражателя | |
| 27 | 8***9 | Пластина | |
| 28 | Ш***8 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 29 | Б***0 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 30 | К***4 | Кольцо 020-025-30-1-4 | |
| 31 | 7***0 | Валик | |
| 32 | 5***5 | Крышка нижняя | |
| 33 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 34 | 7***4 | Прокладка крышки | |
| 35 | 5***1 | Крышка сцепления | |
| 36 | 5***2 | Штифт |
