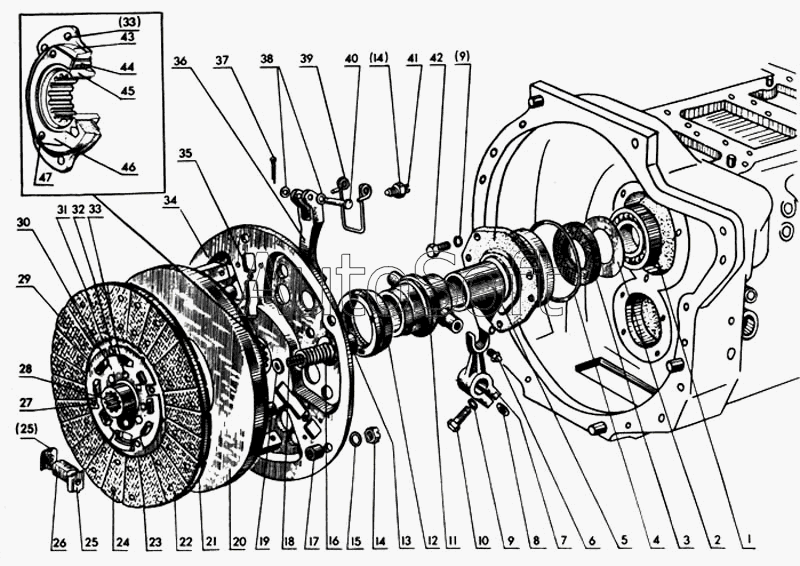

Каталог запасных частей к технике: МТЗ-80 (1998). Корпус сцепления (диски, отводка)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1601180 | 5***0 | Отводка с подшипником в сборе | |
| 70-1601060 | 7***0 | Кронштейн отводки в сборе | |
| 70-1601090 | 7***0 | Диски в сборе | |
| 70-1601120 | 7***0 | Диск опорный в сборе | |
| 70-1601130 | 7***0 | Диск сцепления в сборе | |
| 1 | П***5 | Подшипник 210 ГОСТ 8338-75 | |
| 2 | 5***9 | Шайба маслоотражательная | |
| 3 | К***0 | Манжета 2-50х70-1 ГОСТ 8752-70 (входит в дет.50-1601172А) | |
| 4 | К***4 | Кольцо 110-115-30-1-4 | |
| 5 | 5***А | Кронштейн отводки | |
| 6 | М***4 | Масленка 1.1.Ц6 ГОСТ 19853-74 | |
| 7 | 5***3 | Вилка | |
| 8 | 5***8 | Шпонка | |
| 9 | Ш***5 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 10 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 11 | 5***5 | Отводка | |
| 12 | П***7 | Подшипник упорный 986714 КС 17 | |
| 13 | 5***2 | Стакан пружины | |
| 14 | Г***0 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 15 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 16 | 7***1 | Пружина | |
| 17 | 7***4 | Втулка | |
| 18 | 7***0 | Пружина внутренняя | |
| 19 | 7***2 | Шайба изоляционная | |
| 20 | 7***3 | Диск нажимной | |
| 21 | 7***3 | Диск ведомый | |
| 22 | 7***8 | Накладка сцепления | |
| 23 | 5***К | Диск поддерживающий | |
| 24 | З***3 | Заклепка 4х6 ОН 025-181-63 | |
| 25 | 7***1 | Пластина опорная | |
| 26 | 7***1 | Демпфер | |
| 27 | 5***К | Палец упорный | |
| 28 | 5***К | Ступица диска | |
| 29 | 5***В | Пластина | |
| 30 | 5***К | Диск ограничительный | |
| 31 | З***7 | Заклепка 2-4х6-620 ГОСТ 12642-67 | |
| 32 | З***8 | Заклепка 6х10.01.019 ГОСТ 10300-68 | |
| 33 | З***8 | Заклепка 8х22.01.019 ГОСТ 10299-68 | |
| 34 | 7***5 | Диск опорный | |
| 35 | 7***3 | Штифт опорный (входит в дет.70-1601125) | |
| 36 | 7***4 | Рычаг отжимной | |
| 37 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 38 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 39 | 5***Б | Пружина рычага | |
| 40 | П***8 | Палец 8х65 ОН 025-196-68 | |
| 41 | 5***8 | Винт регулировочный | |
| 42 | Б***0 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 43 | 7***1 | Ступица (входит в дет.70-1601125) | |
| 44 | 7***1 | Демпфер | |
| 45 | 7***3 | Втулка | |
| 46 | 7***2 | Шайба | |
| 47 | З***8 | Заклепка 6х30.01.019 ГОСТ 10300-68 |
