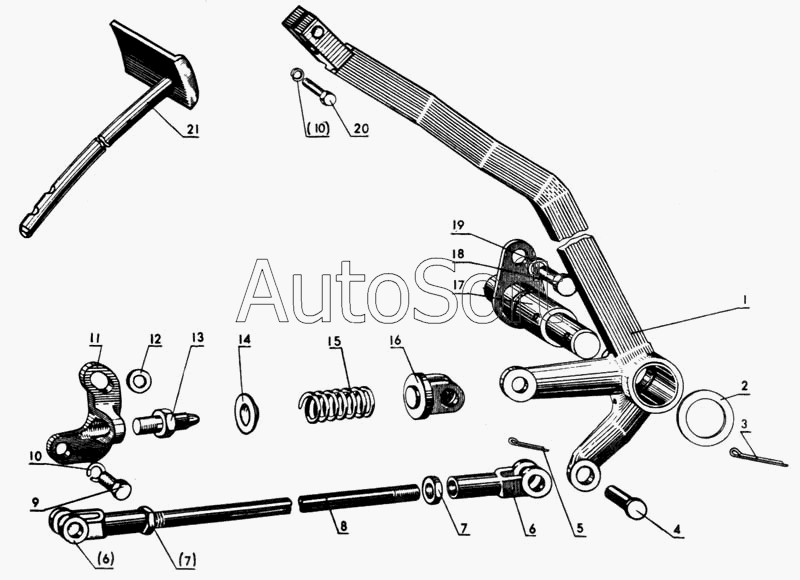

Каталог запасных частей к технике: МТЗ-80 (1998). Привод выключения сцепления
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1602110 | 5***0 | Тяга сцепления с болтом и гайкой в сборе | |
| 50-1602130 | 5***0 | Кронштейн с шайбой и шайбой упорной в сборе | |
| 70-1602010 | 7***0 | Управление сцеплением в сборе | |
| 70-1602015 | 7***5 | Педаль в сборе | |
| 1 | 7***0 | Педаль сцепления | |
| 2 | 5***7 | Шайба упорная | |
| 3 | Ш***6 | Шплинт 5х36-001 ГОСТ 397-66 | |
| 4 | 2***6 | Палец 12х32.019 ОН 025-196-63 | |
| 5 | Ш***6 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 6 | 5***3 | Вилка | |
| 7 | Г***0 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 8 | 5***2 | Тяга сцепления | |
| 9 | Б***0 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | |
| 10 | Ш***4 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 11 | 5***Б | Кронштейн | |
| 12 | Ш***8 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 13 | 5***3 | Болт упорный | |
| 14 | 5***9 | Шайба упорная | |
| 15 | 5***2 | Пружина | |
| 16 | 5***7 | Упор | |
| 17 | 7***0 | Фланец оси | |
| 18 | Б***0 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 19 | Ш***4 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 20 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 | |
| 21 | 7***0 | Стержень подушки |
