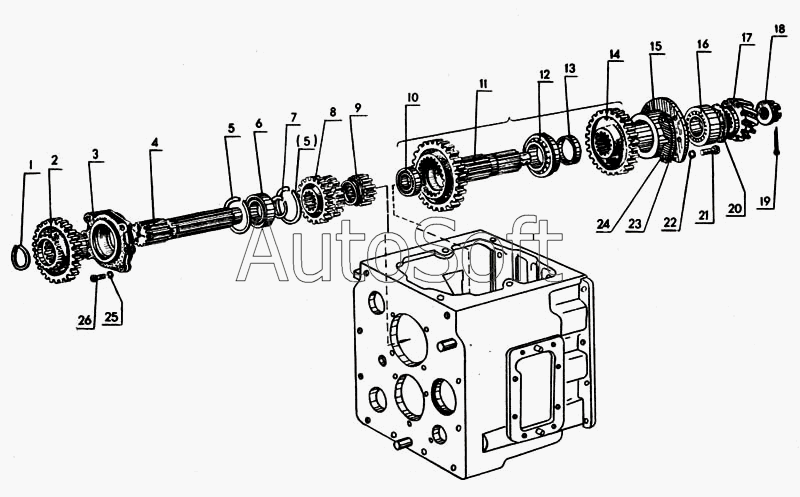

Каталог запасных частей к технике: МТЗ-80 (1998). Вал первичный. Вал вторичный
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-1701030-А | 4***А | Вал первичный в сборе | |
| 50-1701040 | 5***0 | Вал вторичный в сборе | |
| 50-1701050 | 5***0 | Стакан подшипника в сборе | |
| 1 | К***8 | Кольцо 2В60 ГОСТ 13940-68 | |
| 2 | 7***5 | Шестерня понижающего редуктора | |
| 3 | 5***4 | Стакан вала | |
| 4 | 4***А | Вал первичный | |
| 5 | К***8 | Кольцо 2В90 ГОСТ 13940-68 | |
| 6 | П***5 | Подшипник 210 ГОСТ 8338-75 | |
| 7 | К***0 | Кольцо 2В50 | |
| 8 | 5***А | Шестерня IV и V передач | |
| 9 | 5***5 | Шестерня III передачи | |
| 10 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 11 | 5***2 | Вал вторичный | |
| 12 | П***1 | Подшипник 67512К1 ГОСТ 3169-71 | |
| 13 | 5***2 | Втулка распорная | |
| 14 | 5***4 | Шестерня II ступени редуктора | |
| 15 | 5***5 | Стакан | |
| 16 | П***1 | Подшипник 7610А ГОСТ 333-71 | |
| 17 | 5***Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 18 | 5***3 | Гайка М36х1,5 | |
| 19 | Ш***6 | Шплинт 5х45-001 ГОСТ 397-66 | |
| 20 | 5***4 | Шайба | |
| 21 | Б***0 | Болт М12-6х35.88.35.019 ГОСТ 7796-70 | |
| 22 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 23 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 24 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 25 | Ш***5 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 26 | Б***0 | Болт М10-6х25.88.35.019 ГОСТ 7796-70 |
