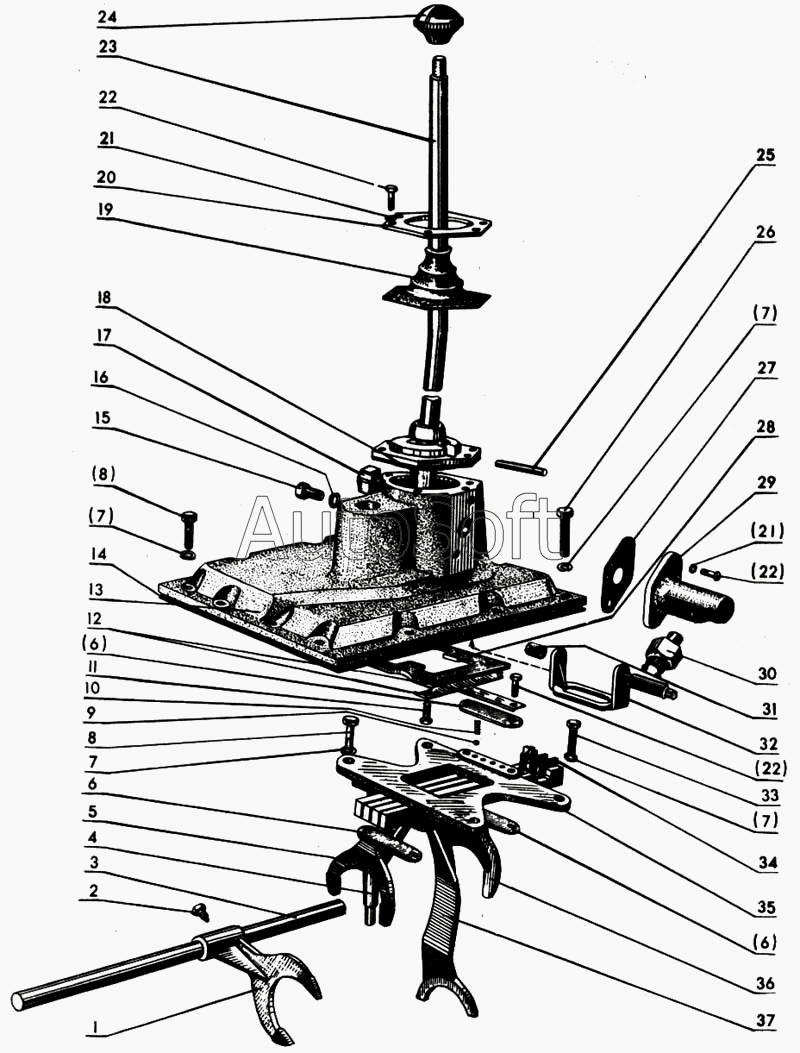

Каталог запасных частей к технике: МТЗ-80 (1998). Механизм переключения передач
28
18
19
20
21
21
22
22
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
7
7
7
7
1
2
3
4
5
6
6
6
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080 | 5***0 | Корпус вилок в сборе | |
| 70-1702010 | 7***0 | Крышка коробки передач 50-1702080 в сборе | |
| 70-1702010-03 | 7***3 | Крышка коробки передач (только для тракторов МТЗ-80Л/82Л) | |
| 70-1702040 | 7***0 | Рамка (только для тракторов МТЗ-80Л/82Л) | |
| 1 | 5***8 | Вилка переключения редуктора | |
| 2 | 3***0 | Винт установочный | |
| 3 | 5***3 | Валик | |
| 4 | 5***5 | Поводок | |
| 5 | 5***6 | Вилка переключения IV и V передач | |
| 6 | 5***1 | Планка вилок переключения | |
| 7 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 8 | Б***0 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 9 | Ш***0 | Шарик V10мм Н ГОСТ 3722-60 | |
| 10 | 5***А | Пружина фиксатора | |
| 11 | Б***0 | Болт М10-6gх18.88.35.019 ГОСТ 7796-70 | |
| 12 | 5***А | Пластина стопорная | |
| 13 | 5***А | Крышка | |
| 14 | 5***6 | Прокладка | |
| 15 | Б***0 | Болт М12-6gх20.88.35.019 ГОСТ 7796-70 | |
| 16 | Ш***0 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 17 | П***" | Пробка КГ 1,1/4" | |
| 18 | 5***1 | Прокладка | |
| 19 | 5***6 | Чехол | |
| 20 | 5***1 | Кольцо нажимное | |
| 21 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 22 | Б***0 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 23 | 7***А | Рычаг переключения | |
| 24 | 1***8 | Рукоятка | |
| 25 | Ш***0 | Штифт 8Пр22ах36 ГОСТ 3128-70 | |
| 26 | Б***0 | Болт М10-6gх60.88.35.019 ГОСТ 6402-70 | |
| 27 | 5***5 | Прокладка | |
| 28 | 5***4 | Пластина ограничительная | |
| 29 | 5***4 | Втулка | |
| 30 | В***8 | Выключатель | |
| 31 | 3***3 | Пружина | |
| 32 | 7***1 | Рамка | |
| 33 | 5***2 | Болт призонный М12х42 | |
| 34 | 5***3 | Планка замковая | |
| 35 | 5***5 | Корпус вилок | |
| 36 | 5***6 | Вилка переключения III передачи | |
| 37 | 5***6 | Вилка переключения I передачи заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
