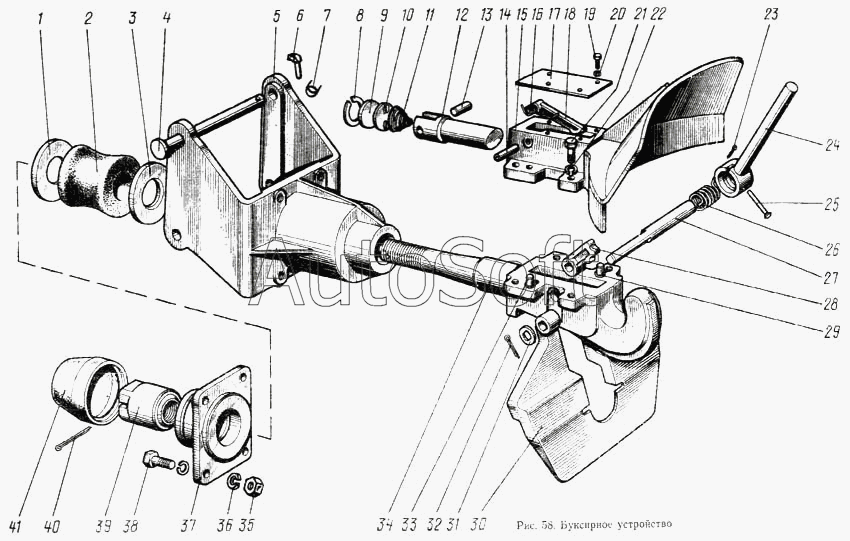

Каталог запасных частей к технике: МТЗ-100. Буксирное устройство
31
20
21
22
23
24
25
26
27
28
29
30
19
32
33
34
35
36
37
38
39
40
41
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2805015-А | 7***А | Буксир в сборе | |
| 70-2805020-А | 7***А | Крюк в сборе | |
| 70-2805025 | 7***5 | Корпус в сборе | |
| 85-2805005 | 8***5 | Буксирное устройство в сборе | |
| 1 | 7***3 | Фланец | |
| 2 | 1***Б | Буфер | |
| 3 | 7***4 | Фланец | |
| 4 | Н***1 | Палец | |
| 5 | 7***Б | Кронштейн | |
| 6 | 7***1 | Чека | |
| 7 | 7***2 | Кольцо | |
| 8 | В***2 | Кольцо | |
| 9 | 7***7 | Заглушка | |
| 10 | 7***7 | Шайба | |
| 11 | 7***8 | Пружина | |
| 12 | 7***4 | Палец | |
| 13 | 7***7 | Палец | |
| 14 | 7***6 | Штифт | |
| 15 | 7***0 | Корпус | |
| 16 | 7***6 | Пружина | |
| 17 | 7***4 | Пластина | |
| 18 | 7***9 | Упор | |
| 19 | М***0 | Болт | |
| 20 | Ш***6 | Шайба | |
| 21 | М***0 | Болт | |
| 22 | Ш***2 | Шайба | |
| 23 | 3***8 | Шплинт | |
| 24 | 7***0 | Рукоятка | |
| 25 | 8***5 | Палец | |
| 26 | 7***4 | Пружина | |
| 27 | 7***3 | Ось | |
| 28 | 7***2 | Рычаг | |
| 29 | 5***4 | Штифт | |
| 30 | 8***0 | Ловитель | |
| 31 | 7***6 | Шайба | |
| 32 | 3***5 | Шплинт | |
| 33 | 1***6 | Кольцо | |
| 34 | 8***1 | Крюк | |
| 35 | М***6 | Гайка | |
| 36 | Ш***6 | Шайба | |
| 37 | 7***Б | Крышка | |
| 38 | М***0 | Болт | |
| 39 | 7***6 | Гайка | |
| 40 | 6***3 | Шплинт | |
| 41 | 7***7 | Колпак |
