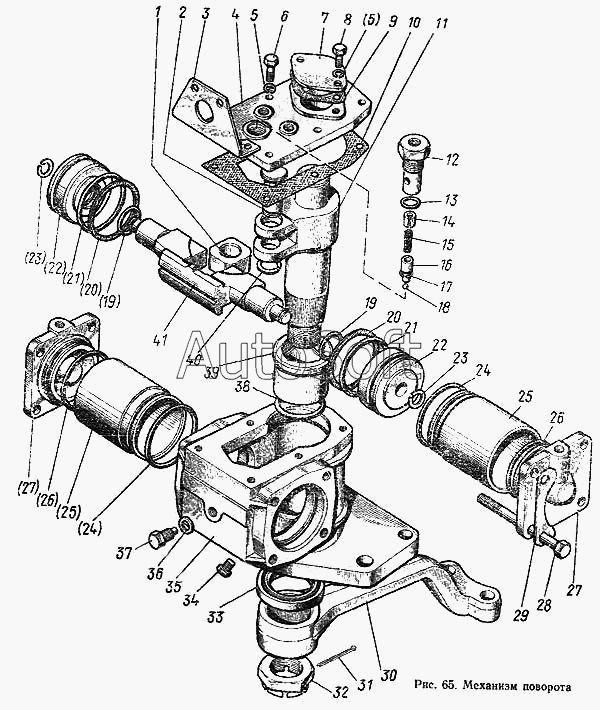

Каталог запасных частей к технике: МТЗ-100. Механизм поворота
30
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
18
31
32
33
34
35
36
37
38
39
40
41
7
1
2
3
4
5
5
6
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3405020 | 8***0 | Механизм поворота в сборе | |
| 80-3405020-01 | 8***1 | Механизм поворота в сборе | |
| 80-3405030 | 8***0 | Корпус со втулкой в сборе | |
| 80-3405040 | 8***0 | Клапан блокировки в сборе | |
| 80-3405045 | 8***5 | Клапан и кольцо в сборе | |
| 82-3405023 | 8***3 | Сошка | |
| 1 | 8***3 | Сухарь | |
| 2 | 8***9 | Палец | |
| 3 | 8***9 | Кронштейн | |
| 4 | 8***1 | Крышка | |
| 5 | Ш***0 | Шайба | |
| 6 | М***5 | Болт | |
| 7 | 8***1 | Крышка | |
| 8 | М***0 | Болт | |
| 9 | 8***2 | Прокладка | |
| 10 | 8***8 | Прокладка | |
| 11 | 8***2 | Вал | |
| 12 | 8***1 | Корпус | |
| 13 | 0***4 | Кольцо | |
| 14 | 8***2 | Пробка | |
| 15 | 8***4 | Пружина | |
| 16 | 8***6 | Клапан | |
| 17 | 1***5 | Кольцо | |
| 18 | У***6 | Шарик | |
| 19 | 0***4 | Кольцо | |
| 20 | 8***4 | Шайба | |
| 21 | 0***4 | Кольцо | |
| 22 | 8***6 | Поршень | |
| 23 | 2***8 | Кольцо | |
| 24 | 0***4 | Кольцо | |
| 25 | 8***4 | Гильза | |
| 26 | 0***4 | Кольцо | |
| 27 | 8***5 | Крышка | |
| 28 | 8***7 | Болт | |
| 29 | 8***6 | Пластина | |
| 30 | 8***3 | Сошка | |
| 31 | 8***0 | Палец | |
| 32 | 8***5 | Гайка | |
| 33 | I***1 | Манжета | |
| 34 | К***" | Пробка | |
| 35 | 8***1 | Корпус | |
| 36 | Д***А | Шайба | |
| 37 | 8***3 | Болт стопорный | |
| 38 | 0***4 | Кольцо | |
| 39 | 8***2 | Втулка | |
| 40 | 2***5 | Кольцо | |
| 41 | 8***7 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
