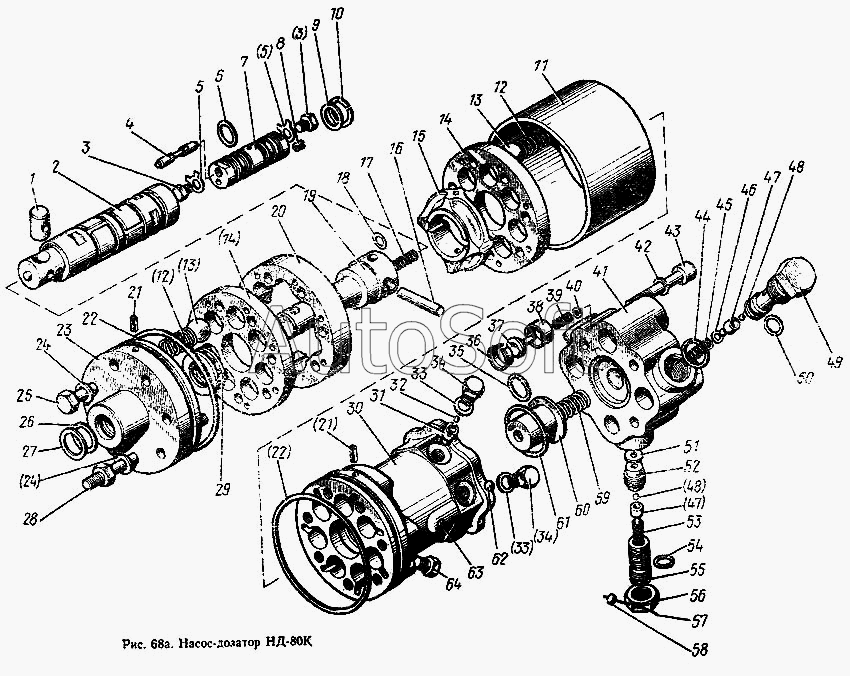

Каталог запасных частей к технике: МТЗ-100. Насос-дозатор НД-80К
1
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 189.34.00.000-А-01 | 1***1 | Насос-дозатор в сборе | |
| 189.34.00.010 | 1***0 | Корпус в сборе | |
| 189.34.00.100-А | 1***А | Золотник в сборе | |
| 189.34.00.110-А | 1***А | Клапан 189.34.00.112 в сборе | |
| 189.34.00.200-Б | 1***Б | Блок клапанов в сборе | |
| 189.34.00.210 | 1***0 | Клапан 189.34.00.218 с седлом, пружиной и шайбой в сборе | |
| 1 | 1***1 | Ось | |
| 2 | 1***4 | Золотник | |
| 3 | 1***4 | Пробка | |
| 4 | 1***2 | Клапан | |
| 5 | 1***3 | Шайба стопорная | |
| 6 | 0***2 | Кольцо | |
| 7 | 1***1 | Корпус клапана | |
| 8 | 1***5 | Дроссель | |
| 9 | 1***7 | Шайба | |
| 10 | 1***2 | Кольцо | |
| 11 | 1***3 | Бандаж | |
| 12 | 1***6 | Пружина | |
| 13 | 1***6 | Шарик | |
| 14 | 1***4 | Блок цилиндров | |
| 15 | 1***6 | Диск кулачковый | |
| 16 | 1***А | Палец | |
| 17 | 1***2 | Пружина | |
| 18 | 1***6 | Шайба | |
| 19 | 1***А | Вал приводной | |
| 20 | 1***5 | Проставка | |
| 21 | 4***2 | Штифт | |
| 22 | 0***2 | Кольцо | |
| 23 | 1***2 | Фланец | |
| 24 | 1***2 | Прокладка | |
| 25 | 1***5 | Болт | |
| 26 | 0***2 | Кольцо | |
| 27 | 1***3 | Шайба защитная | |
| 28 | 1***1 | Болт установочный | |
| 29 | 8***4 | Подшипник | |
| 30 | 1***А | Корпус | |
| 31 | 1***7 | Седло | |
| 32 | I***0 | Шарик | |
| 33 | 1***5 | Прокладка | |
| 34 | 1***А | Пробка | |
| 35 | 0***2 | Кольцо | |
| 36 | 1***4 | Кольцо | |
| 37 | 1***8 | Клапан | |
| 38 | 1***5 | Седло | |
| 39 | 1***6 | Пружина | |
| 40 | 1***7 | Шайба | |
| 41 | 1***Б | Корпус | |
| 42 | Ш***0 | Шайба | |
| 43 | 1***0 | Винт | |
| 44 | 0***2 | Кольцо | |
| 45 | 1***1 | Пружина | |
| 46 | 1***5 | Шайба регулировочная | |
| 47 | Р***А | Направляющая | |
| 48 | I***6 | Шарик | |
| 49 | 1***2 | Седло | |
| 50 | 0***2 | Кольцо | |
| 51 | Р***А | Прокладка | |
| 52 | 7***1 | Гнездо | |
| 53 | 1***9 | Пружина | |
| 54 | 0***2 | Кольцо | |
| 55 | 1***7 | Винт | |
| 56 | 1***8 | Гайка | |
| 57 | 1***С | Проволока L=100 мм | |
| 58 | 4***М | Пломба | |
| 59 | 1***5 | Пружина | |
| 60 | 1***4 | Стакан | |
| 61 | 0***2 | Кольцо | |
| 62 | I***8 | Шарик | |
| 63 | I***5 | Шарик | |
| 64 | 2***0 | Пробка |
