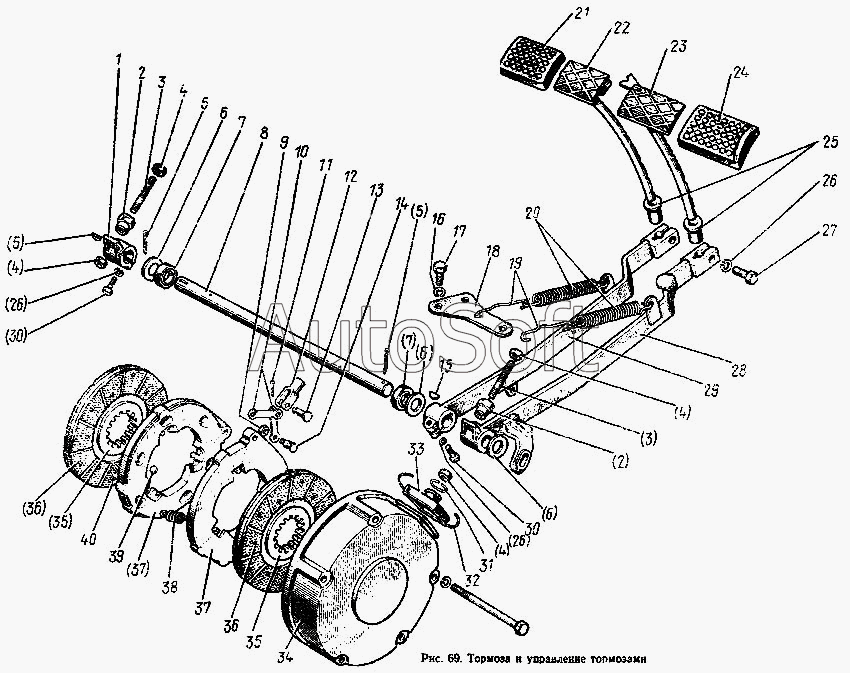

Каталог запасных частей к технике: МТЗ-100. Тормоза и управление тормозами
1
2
2
3
3
4
4
4
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
35
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3502030-А | 5***А | Диски нажимные в сборе | |
| 50-3502040-А2 | 5***2 | Диск с накладками | |
| 70-3502020 | 7***0 | Тормоз в сборе | |
| 70-3503080-А | 7***А | Тяга тормоза в сборе | |
| 80-3503080 | 8***0 | Педаль правая с чехлом в сборе | |
| 80-3503090 | 8***0 | Педаль левая с чехлом в сборе | |
| 1 | 5***7 | Рычаг | |
| 2 | 8***8 | Гайка | |
| 3 | 8***9 | Шпилька | |
| 4 | М***5 | Гайка | |
| 5 | 5***5 | Шплинт | |
| 6 | 5***1 | Шайба | |
| 7 | 2***1 | Манжета | |
| 8 | 5***5 | Валик | |
| 9 | М***8 | Гайка | |
| 10 | 5***6 | Тяга | |
| 11 | 3***8 | Шплинт | |
| 12 | 5***3 | Вилка | |
| 13 | 1***2 | Палец | |
| 14 | 5***8 | Палец | |
| 15 | 6***1 | Шпонка сегментная | |
| 16 | Ш***0 | Шайба | |
| 17 | М***5 | Болт | |
| 18 | 8***6 | Кронштейн | |
| 19 | 7***5 | Удлинитель | |
| 20 | 5***2 | Пружина | |
| 21 | А***1 | Чехол | |
| 22 | 8***0 | Педаль | |
| 23 | 8***0 | Педаль | |
| 24 | А***2 | Чехол | |
| 25 | 8***А | Чехол | |
| 26 | Ш***2 | Шайба | |
| 27 | М***0 | Болт | |
| 28 | 8***0 | Рычаг | |
| 29 | 8***0 | Рычаг | |
| 30 | М***5 | Болт | |
| 31 | 3***8 | Кольцо пружинное | |
| 32 | 1***0 | Проволока | |
| 33 | 5***2 | Чехол | |
| 34 | 7***5 | Кожух | |
| 35 | 5***0 | Диск | |
| 36 | А***1 | Накладка | |
| 37 | 5***Б | Диск нажимной | |
| 38 | 7***3 | Пружина | |
| 39 | V***5 | Шарик | |
| 40 | 2***0 | Заклепка |
