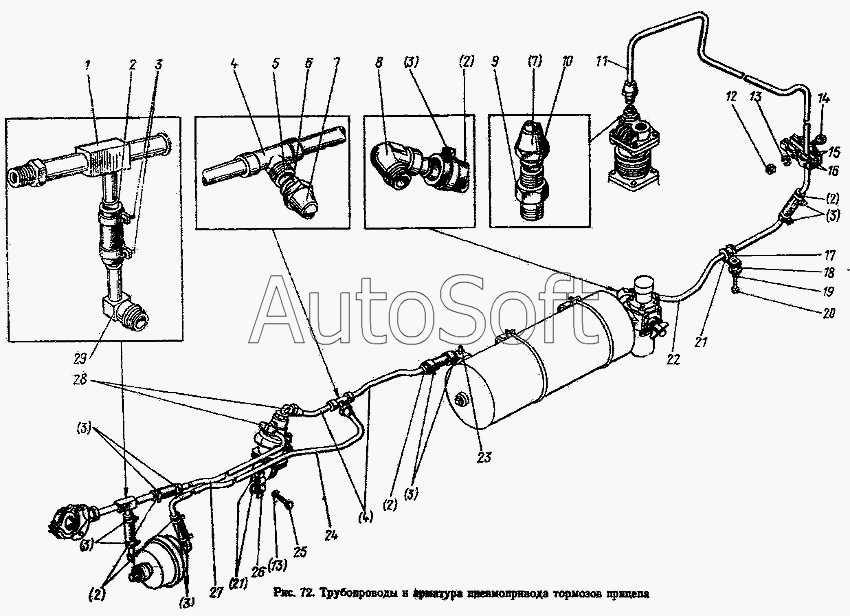

Каталог запасных частей к технике: МТЗ-100. Трубопроводы и арматура пневмопривода тормозов прицепа
22
14
15
16
17
18
19
20
21
21
13
13
23
24
25
26
27
28
29
5
1
2
2
2
2
2
3
3
3
3
3
3
3
4
4
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3506480 | 7***0 | Трубопровод 70-3506481 с кольцом, муфтой и гайкой накидной в сборе | |
| 85-3506005 | 8***5 | Пневмопривод | |
| 85-3506120 | 8***0 | Трубопровод 85-3506121 и муфта конусная в сборе | |
| 85-3506140 | 8***0 | Трубопровод 85-3506145 с муфтой и кольцом в сборе | |
| 85-3506470 | 8***0 | Трубопровод 70-3506471с муфтой и кольцом в сборе | |
| 1 | 7***0 | Тройник (для спецкомплектаций) | |
| 2 | 7***3 | Шланг | |
| 3 | Х***1 | Хомут | |
| 4 | 8***5 | Трубопровод | |
| 5 | 7***8 | Муфта | |
| 6 | 0***4 | Кольцо | |
| 7 | 7***3 | Гайка накидная | |
| 8 | 7***5 | Угольник | |
| 9 | 7***2 | Штуцер | |
| 10 | 7***4 | Муфта конусная 14 | |
| 11 | 8***1 | Трубопровод | |
| 12 | М***8 | Гайка | |
| 13 | Ш***8 | Шайба | |
| 14 | 4***5 | Болт | |
| 15 | 7***1 | Планка | |
| 16 | 7***2 | Прокладка | |
| 17 | 7***3 | Хомутик | |
| 18 | Ш***0 | Шайба | |
| 19 | Ш***0 | Шайба | |
| 20 | 4***0 | Болт | |
| 21 | 7***7 | Втулка | |
| 22 | 8***1 | Трубопровод | |
| 23 | 7***1 | Угольник | |
| 24 | 7***1 | Трубопровод (для спецкомплектаций) | |
| 25 | 4***5 | Болт | |
| 26 | 7***6 | Планка | |
| 27 | 7***1 | Трубопровод | |
| 28 | 7***3 | Угольник | |
| 29 | 7***5 | Угольник (для спецкомплектаций) |
