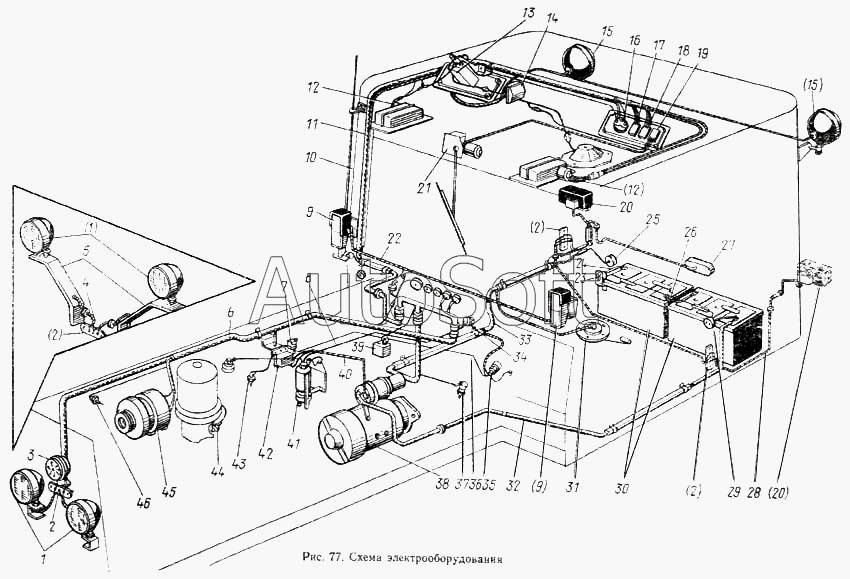

Каталог запасных частей к технике: МТЗ-100. Схема электрооборудования
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
2
2
2
3
4
5
6
7
8
9
9
10
11
12
12
1
1
14
15
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Фара | |
| 2 | П***2 | Панель | |
| 3 | С***В | Сигнал звуковой | |
| 4 | 8***5 | Жгут | |
| 5 | 8***0 | Кронштейн | |
| 6 | 8***1 | Жгут | |
| 7 | 1***7 | Реле (унифицированная кабина) | |
| 8 | 8***5 | Провод | |
| 9 | 2***2 | Фонарь передний | |
| 10 | А***2 | Антенна | |
| 11 | 8***0 | Жгут | |
| 12 | 1***0 | Электродвигатель вентилятора | |
| 13 | А***М | Радиоприемник | |
| 14 | 1***0 | Плафон | |
| 15 | 3***1 | Фара задняя | |
| 16 | У***6 | Приемник указателя уровня топлива (обычная кабина) | |
| 17 | В***5 | Выключатель задних фар | |
| 18 | П***1 | Переключатель электродвигателей вентилятора | |
| 19 | П***9 | Выключатель стеклоочистителя | |
| 20 | 3***6 | Фонарь задний | |
| 21 | 8***0 | Стеклоочиститель | |
| 22 | 8***0 | Жгут к передним фонарям | |
| 23 | В***Б | Выключатель массы | |
| 24 | 5***1 | Провод | |
| 25 | П***0 | Розетка штепсельная | |
| 26 | 7***2 | Провод | |
| 27 | Ф***1 | Фонарь освещения номерного знака | |
| 28 | 8***0 | Жгут к задним фонарям | |
| 29 | 4***К | Розетка | |
| 30 | З***М | Батарея аккумуляторная | |
| 31 | Б***Д | Датчик указателя уровня топлива | |
| 32 | 7***1 | Провод | |
| 33 | 8***1 | Жгут | |
| 34 | 1***4 | Выключатель приспособления легковоспламеняющейся жидкости | |
| 35 | В***8 | Выключатель | |
| 36 | 8***5 | Жгут | |
| 37 | В***5 | Выключатель стоп-сигнала | |
| 38 | 2***8 | Стартер | |
| 39 | А***1 | Стеклоомыватель | |
| 40 | 7***А | Жгут | |
| 41 | 1***1 | Приспособления для впрыска легковоспламеняющейся жидкости | |
| 42 | Р***2 | Реле стартера | |
| 43 | Т***В | Датчик | |
| 44 | М***Б | Датчик сигнализации давления масла | |
| 45 | 4***1 | Генератор | |
| 46 | Т***2 | Датчик сигнализатора температуры воды |
