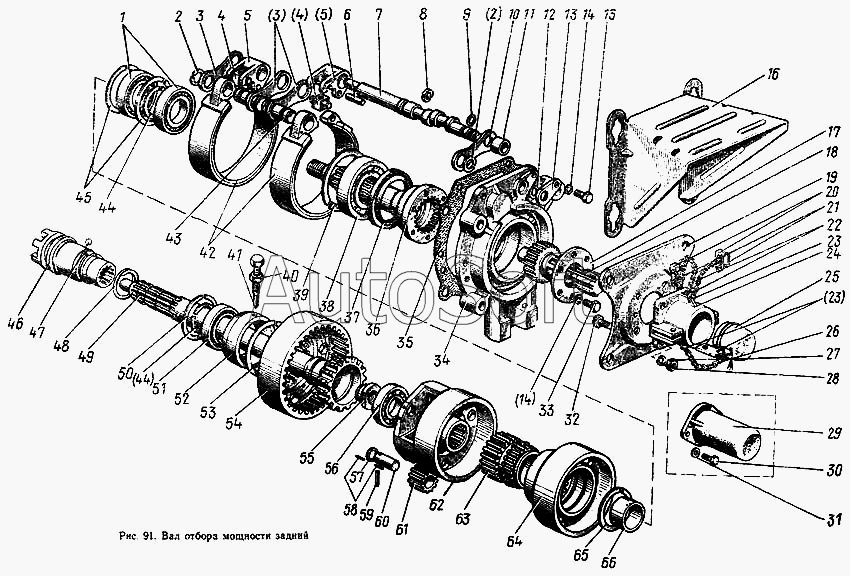

Каталог запасных частей к технике: МТЗ-100. Вал отбора мощности
34
44
44
43
42
41
40
39
38
37
36
35
45
33
32
31
30
29
28
27
26
25
24
56
66
65
64
63
62
61
60
59
58
57
23
23
55
54
53
52
51
50
49
48
47
46
1
2
2
12
22
21
20
19
18
17
16
15
14
14
13
11
10
9
8
7
6
5
5
4
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4202040 | 5***0 | Стакан с кольцом и подшипником в сборе | |
| 50-4202045 | 5***5 | Муфта с кольцом и шариком в сборе | |
| 50-4202130 | 5***0 | Винт установочный с гайкой в сборе | |
| 70-4202030-А | 7***А | Коронная шестерня | |
| 70-4202035-Б | 7***Б | Коронная шестерня с валом и болтом в сборе | |
| 70-4202050 | 7***0 | Солнечная шестерня с барабаном и кольцом в сборе | |
| 70-4202055 | 7***5 | Солнечная шестерня в сборе | |
| 70-4202060 | 7***0 | Водило в сборе | |
| 70-4202140-Б | 7***Б | Ограждение в сборе | |
| 80-4202015 | 8***5 | Вал в сборе | |
| 80-4202019-01 | 8***1 | Хвостовик (с 6 шлицами) | |
| 80-4202019-02 | 8***2 | Хвостовик (с 21 шлицем) | |
| 85-4202010 | 8***0 | Задний вал отбора мощности (ВОМ) | |
| 85-4202020 | 8***0 | Крышка | |
| 85-4202070 | 8***0 | Крышка в сборе | |
| 85-4202110 | 8***0 | Рычаг с пальцем в сборе | |
| 85-4202120 | 8***0 | Лента в сборе | |
| Н50-4202150 | Н***0 | Чека с пружиной в сборе | |
| Н50-4202160 | Н***0 | Чека с кольцом в сборе | |
| Н50-4202170 | Н***0 | Колпак с кольцами в сборе | |
| Ф70-4202140-Б | Ф***Б | Ограждение в сборе | |
| 1 | 2***9 | Подшипник | |
| 2 | 2***0 | Кольцо | |
| 3 | 8***8 | Стяжка | |
| 4 | 5***8 | Палец | |
| 5 | 8***4 | Рычаг | |
| 6 | 8***5 | Штифт | |
| 7 | 8***6 | Вал | |
| 8 | 2***5 | Кольцо | |
| 9 | 0***4 | Кольцо | |
| 10 | 8***1 | Стяжка | |
| 11 | 8***2 | Втулка | |
| 12 | 2***8 | Кольцо | |
| 13 | 8***9 | Пластина | |
| 14 | Ш***0 | Шайба | |
| 15 | М***5 | Болт | |
| 16 | 7***0 | Кожух | |
| 17 | 8***1 | Пластина | |
| 18 | 8***9 | Хвостовик (с 8 шлицами) | |
| 19 | Н***3 | Плита | |
| 20 | А***1 | Чека | |
| 21 | Н***5 | Пружина чеки | |
| 22 | 5***0 | Цепочка | |
| 23 | Н***6 | Кольцо | |
| 24 | 7***2 | Основание | |
| 25 | Н***5 | Колпак | |
| 26 | 3***0 | Цепочка | |
| 27 | М***2 | Гайка | |
| 28 | Ш***2 | Шайба | |
| 29 | 5***А | Колпак | |
| 30 | М***6 | Болт | |
| 31 | 8***8 | Шайба | |
| 32 | М***5 | Болт | |
| 33 | М***8 | Болт | |
| 34 | 8***1 | Крышка | |
| 35 | 5***А | Прокладка | |
| 36 | 8***7 | Вал | |
| 37 | 2***1 | Манжета | |
| 38 | 3***К | Подшипник | |
| 39 | 2***0 | Кольцо | |
| 40 | М***5 | Гайка | |
| 41 | 5***8 | Винт | |
| 42 | 5***1 | Лента с накладкой | |
| 43 | 8***2 | Ось | |
| 44 | 2***0 | Кольцо | |
| 45 | 2***5 | Кольцо | |
| 46 | 5***Б | Муфта | |
| 47 | 7***8 | Шарик | |
| 48 | А***2 | Кольцо | |
| 49 | 7***Б | Вал | |
| 50 | 2***0 | Кольцо | |
| 51 | 2***0 | Подшипник | |
| 52 | 5***А | Стакан | |
| 53 | 2***0 | Кольцо | |
| 54 | 7***3 | Шестерня коронная | |
| 55 | 7***3 | Гайка | |
| 56 | 2***8 | Подшипник | |
| 57 | 7***9 | Втулка | |
| 58 | 3***8 | Ролик | |
| 59 | 4***0 | Штифт | |
| 60 | 7***6 | Ось | |
| 61 | 7***4 | Сателлит | |
| 62 | 7***5 | Водило | |
| 63 | 7***2 | Шестерня солнечная | |
| 64 | 7***3 | Барабан | |
| 65 | 2***8 | Кольцо | |
| 66 | 7***7 | Втулка |
