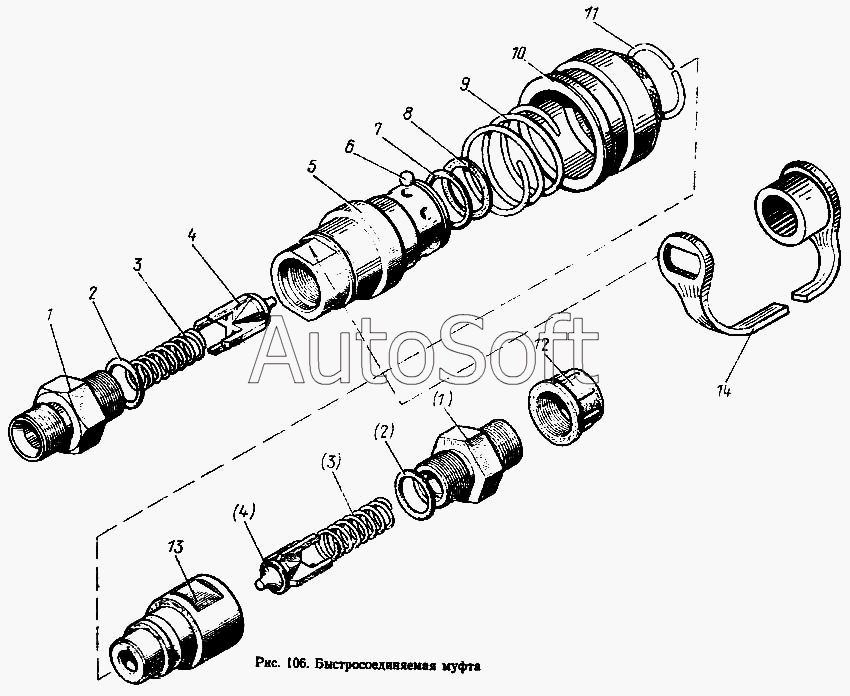

Каталог запасных частей к технике: МТЗ-100. Муфта быстросоединяемая
6
14
13
12
11
10
9
8
7
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.036.68.000 | Н***0 | Муфта быстросоединяемая в сборе | |
| Н.036.68.100 | Н***0 | Полумуфта наружная в сборе | |
| Н.036.68.200 | Н***0 | Полумуфта внутренняя в сборе | |
| 1 | Н***9 | Штуцер ввертный | |
| 2 | 0***2 | Кольцо | |
| 3 | Н***4 | Пружина | |
| 4 | Н***0 | Клапан | |
| 5 | Н***1 | Корпус | |
| 6 | 4***3 | Шарик | |
| 7 | 0***2 | Кольцо | |
| 8 | Н***7 | Кольцо | |
| 9 | Н***5 | Пружина | |
| 10 | Н***8 | Фиксатор | |
| 11 | Н***6 | Кольцо | |
| 12 | Н***1 | Заглушка | |
| 13 | Н***8 | Корпус | |
| 14 | Н***1 | Заглушка внутренняя |
