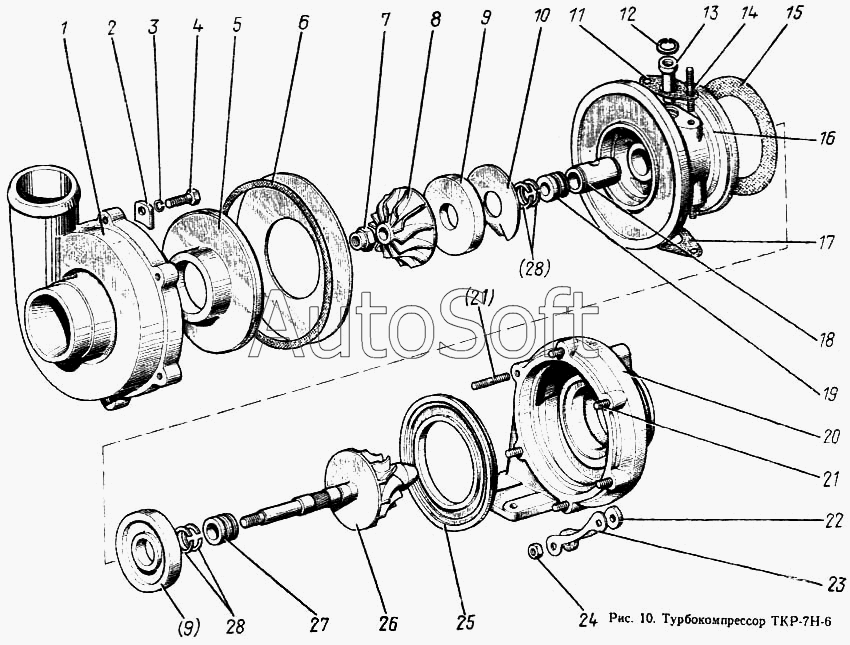

Каталог запасных частей к технике: МТЗ-100. Турбокомпрессор ТКР-7Н-6
20
12
13
14
15
16
17
18
19
11
21
21
22
23
24
25
26
27
28
28
3
1
2
4
5
6
7
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 706.30001.01 | 7***1 | Турбокомпрессор ТКР-7Н-6 | |
| 706.30003.01 | 7***1 | Корпус средний | |
| 706.30004.01 | 7***1 | Ротор | |
| 706.30005.01 | 7***1 | Вал ротора | |
| 706.30007.01 | 7***1 | Корпус компрессора | |
| 706.30008.01 | 7***1 | Корпус турбины | |
| 706.30009.01 | 7***1 | Корпус средний | |
| 1 | 7***1 | Корпус компрессора | |
| 2 | 7***1 | Шайба | |
| 3 | Ш***8 | Шайба | |
| 4 | М***0 | Болт | |
| 5 | 7***1 | Диффузор | |
| 6 | 7***1 | Кольцо | |
| 7 | 7***1 | Гайка специальная | |
| 8 | 7***1 | Кольцо компрессора | |
| 9 | 7***1 | Диск | |
| 10 | 7***1 | Щиток | |
| 11 | 2***6 | Прокладка | |
| 12 | А***р | Кольцо | |
| 13 | 7***1 | Фиксатор | |
| 14 | М***6 | Шпилька | |
| 15 | 7***1 | Экран | |
| 16 | 7***1 | Корпус средний | |
| 17 | 2***Б | Прокладка | |
| 18 | 7***1 | Подшипник | |
| 19 | 7***1 | Маслоотражатель | |
| 20 | 7***1 | Корпус турбины | |
| 21 | М***6 | Шпилька | |
| 22 | 7***1 | Планка | |
| 23 | 7***1 | Шайба замковая | |
| 24 | М***8 | Гайка | |
| 25 | 7***1 | Диск турбины | |
| 26 | 7***1 | Вал с колесом | |
| 27 | 7***1 | Втулка уплотнения | |
| 28 | 7***1 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
