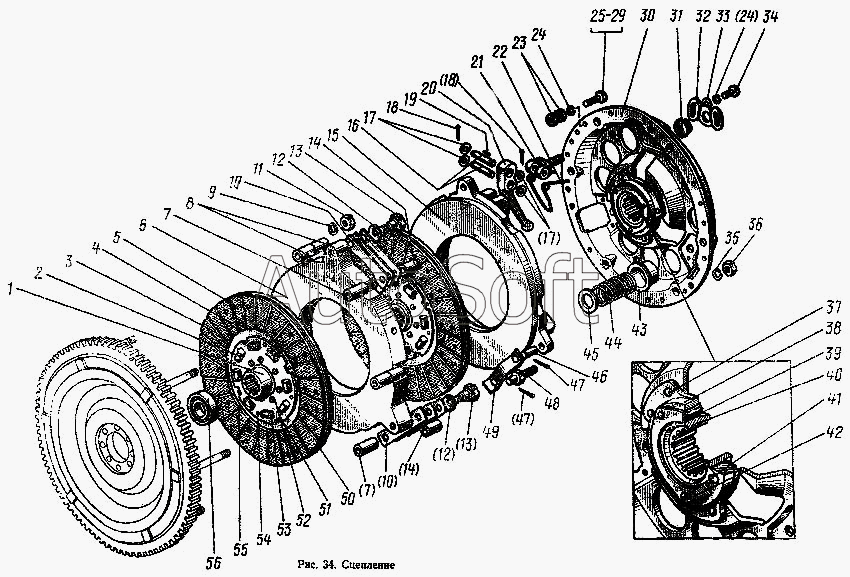

Каталог запасных частей к технике: МТЗ-100. Сцепление
31
39
38
37
36
35
34
33
32
40
30
29
28
27
26
25
24
24
48
56
55
54
53
52
51
50
49
23
47
47
46
45
44
43
42
41
5
4
3
2
1
6
14
14
22
21
20
19
18
18
17
17
16
15
13
13
12
12
11
10
10
9
8
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1005009-Б | 2***Б | Установка муфты | |
| 245-1005009-Б | 2***Б | Установка муфты | |
| 70-1601130 | 7***0 | Диск сцепления в сборе | |
| 70-1601130-01 | 7***1 | Диск ведомый в сборе | |
| 70-1601133 | 7***3 | Диск ведомый | |
| 80-1601090 | 8***0 | Диск сцепления в сборе | |
| 80-1601093 | 8***3 | Диск нажимной | |
| 85-1601085 | 8***5 | Диск средний в сборе | |
| 85-1601090 | 8***0 | Диск сцепления в сборе | |
| 85-1601095 | 8***5 | Рычаг отжимной в сборе | |
| 85-1601120 | 8***0 | Диск опорный в сборе | |
| 85-1601125 | 8***5 | Диск опорный с заклепкой и ступицей в сборе | |
| 1 | 5***А | Ступица | |
| 2 | 7***1 | Демпфер | |
| 3 | 7***8 | Накладка сцепления | |
| 4 | 2***0 | Заклепка | |
| 5 | 4***6 | Заклепка | |
| 6 | 8***2 | Диск средний | |
| 7 | 8***1 | Втулка | |
| 8 | 7***4 | Втулка | |
| 9 | Ш***2 | Шайба | |
| 10 | 8***4 | Пластина | |
| 11 | М***5 | Гайка | |
| 12 | 8***1 | Шайба | |
| 13 | 8***6 | Болт | |
| 14 | 8***3 | Втулка | |
| 15 | 8***3 | Диск нажимной | |
| 16 | 8***6 | Палец | |
| 17 | 8***8 | Шайба | |
| 18 | 3***8 | Шплинт | |
| 19 | 2***8 | Ролик | |
| 20 | 8***4 | Рычаг отжимной | |
| 21 | 8***7 | Вилка | |
| 22 | 8***3 | Пружина | |
| 23 | М***8 | Гайка | |
| 24 | Ш***8 | Шайба | |
| 25 | М***6 | Болт | |
| 26 | М***0 | Болт | |
| 27 | М***5 | Болт | |
| 28 | М***0 | Болт | |
| 29 | М***5 | Болт | |
| 30 | 8***2 | Диск опорный | |
| 31 | 8***9 | Гайка регулировочная | |
| 32 | 8***6 | Шайба стопорная | |
| 33 | Ш***8 | Шайба | |
| 34 | М***6 | Болт | |
| 35 | Ш***0 | Шайба | |
| 36 | М***0 | Гайка | |
| 37 | 8***2 | Заклепка | |
| 38 | 7***1 | Ступица (входит в дет.70-1601125) | |
| 39 | 7***1 | Демпфер | |
| 40 | 7***3 | Втулка | |
| 41 | 6***8 | Заклепка | |
| 42 | 7***2 | Шайба | |
| 43 | 8***2 | Стакан | |
| 44 | 8***5 | Пружина | |
| 45 | 8***8 | Шайба изолирующая | |
| 46 | 8***4 | Штифт | |
| 47 | 2***6 | Шплинт | |
| 48 | 8***9 | Упор | |
| 49 | 8***2 | Пластина | |
| 50 | 7***3 | Диск ведомый | |
| 51 | 5***К | Диск ограничительный | |
| 52 | 8***2 | Заклепка | |
| 53 | 7***1 | Пластина опорная | |
| 54 | 5***К | Палец упорный | |
| 55 | 6***0 | Заклепка | |
| 56 | 1***7 | Подшипник |
