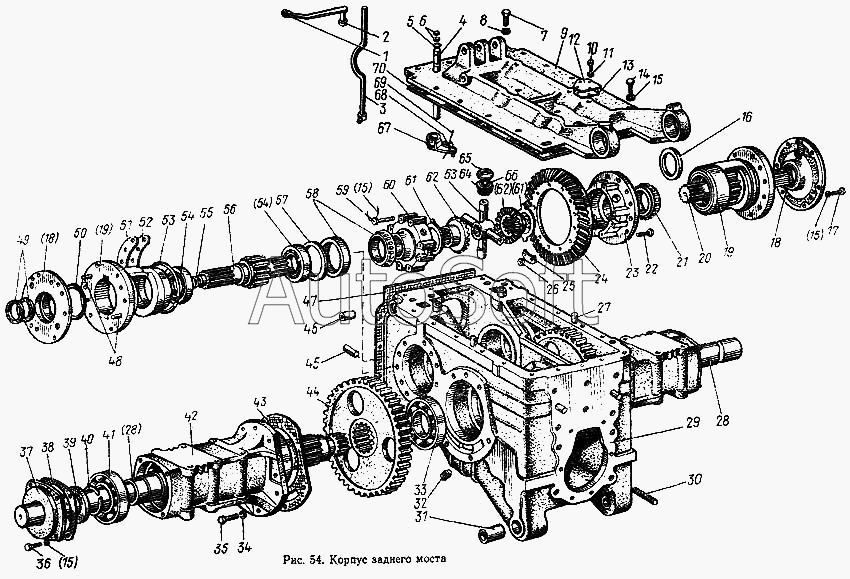

Каталог запасных частей к технике: МТЗ-100. Корпус заднего моста
41
50
49
48
47
46
45
44
43
42
51
40
39
38
37
36
35
34
33
32
61
61
70
69
68
67
66
65
64
63
62
62
31
60
59
58
57
56
55
54
54
53
52
1
10
9
8
7
6
5
4
3
2
11
21
30
29
28
28
27
26
25
24
23
22
20
19
19
18
18
17
16
15
15
15
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-2401015 | 5***5 | Корпус заднего моста в сборе | |
| 50-2401040 | 5***0 | Валик управления в сборе | |
| 85-2401010 | 8***0 | Задний мост в сборе | |
| 85-2403010 | 8***0 | Дифференциал в сборе | |
| 85-2403014-А | 8***А | Комплект шестерен главной передачи | |
| 85-2403015 | 8***5 | Корпус дифференциала в сборе | |
| 85-2403055 | 8***5 | Сателлит со втулкой в сборе | |
| 85-2407020 | 8***0 | Рукав полуоси в сборе | |
| 85-2407030-А | 8***А | Крышка рукава с манжетой в сборе | |
| 85-2407060-01 | 8***1 | Стакан в сборе | |
| 1 | 3***9 | Шарик | |
| 2 | 8***0 | Рычаг | |
| 3 | 8***0 | Стойка | |
| 4 | 5***Б | Валик управления | |
| 5 | 0***4 | Кольцо | |
| 6 | 5***1 | Шайба | |
| 7 | М***0 | Болт | |
| 8 | Ш***0 | Шайба | |
| 9 | 8***4 | Крышка | |
| 10 | М***5 | Болт | |
| 11 | Ш***0 | Шайба | |
| 12 | 8***6 | Крышка | |
| 13 | 8***1 | Прокладка | |
| 14 | М***0 | Болт | |
| 15 | Ш***2 | Шайба | |
| 16 | 8***3 | Кольцо | |
| 17 | М***5 | Болт | |
| 18 | 5***А | Крышка стакана | |
| 19 | 5***2 | Стакан подшипников | |
| 20 | 7***5 | Шестерня | |
| 21 | 7***А | Подшипник | |
| 22 | 5***2 | Болт призонный М12х42 | |
| 23 | 8***8 | Корпус | |
| 24 | 5***Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) | |
| 25 | 5***3 | Пластина стопорная | |
| 26 | М***2 | Гайка | |
| 27 | Д***5 | Штифт установочный | |
| 28 | 8***2 | Полуось | |
| 29 | 5***1 | Корпус | |
| 30 | 5***8 | Шпилька | |
| 31 | 8***2 | Втулка | |
| 32 | П***" | Пробка магнитная | |
| 33 | 3***4 | Подшипник | |
| 34 | Ш***6 | Шайба | |
| 35 | М***0 | Болт | |
| 36 | М***0 | Болт | |
| 37 | 5***А | Крышка | |
| 38 | 5***9 | Прокладка | |
| 39 | 2***1 | Манжета | |
| 40 | В***5 | Кольцо | |
| 41 | 2***Б | Подшипник | |
| 42 | 5***А | Рукав полуоси | |
| 43 | 5***Б | Прокладка | |
| 44 | 5***2 | Шестерня ведомая | |
| 45 | 5***7 | Штифт | |
| 46 | 3***А | Втулка | |
| 47 | 5***Б | Прокладка | |
| 48 | 5***2 | Штифт | |
| 49 | 2***1 | Манжета | |
| 50 | 1***4 | Кольцо | |
| 51 | 5***6 | Прокладка (0,5 мм) | |
| 52 | 5***7 | Прокладка (0,2 мм) | |
| 53 | 1***4 | Кольцо | |
| 54 | 6***М | Подшипник | |
| 55 | 0***4 | Кольцо | |
| 56 | 7***4 | Шестерня | |
| 57 | 5***3 | Кольцо упорное | |
| 58 | 7***1 | Подшипник | |
| 59 | 5***4 | Болт | |
| 60 | 8***9 | Крышка | |
| 61 | 5***Б | Шайба опорная | |
| 62 | 5***8 | Шестерня полуосевая | |
| 63 | 5***2 | Крестовина | |
| 64 | 8***7 | Сателлит | |
| 65 | 8***5 | Шайба опорная | |
| 66 | 8***6 | Втулка | |
| 67 | 5***0 | Поводок | |
| 68 | 3***0 | Винт установочный | |
| 69 | 1***0 | Проволока | |
| 70 | К***Т | Прокладка |
