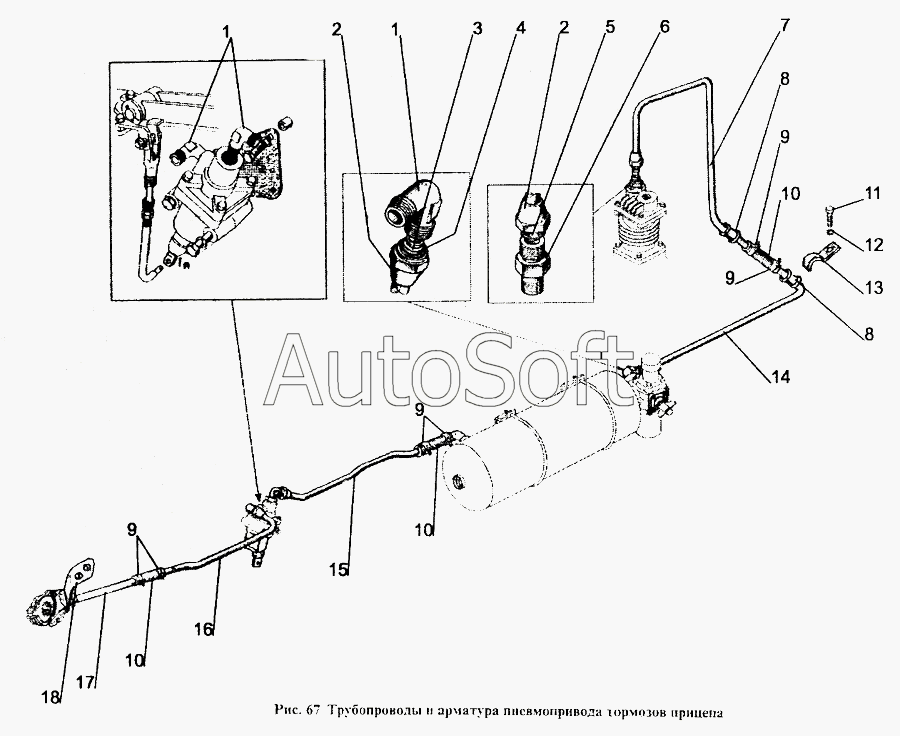

Каталог запасных частей к технике: МТЗ-1221 (1997). Трубопроводы и арматура пневмопривода тормозов прицепа
8
8
18
17
16
15
14
13
12
11
10
10
10
9
9
9
9
7
6
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-3506120 | 1***0 | Трубопровод 1220-3506121 с гайкой и муфтой в сборе | |
| 1220-3506130 | 1***0 | Трубопровод 1220-3506131 с гайкой, кольцом и муфтой в сборе | |
| 1220-3506150 | 1***0 | Трубопровод 85-3506151 с гайкой, кольцом и муфтой в сборе | |
| 1221-3506140 | 1***0 | Трубопровод 1221-3506141 с гайкой, кольцом и муфтой в сборе | |
| 1 | 7***3 | Угольник | |
| 2 | 7***3 | Гайка накидная | |
| 3 | 0***4 | Кольцо | |
| 4 | 7***8 | Муфта | |
| 5 | 7***4 | Муфта конусная 14 | |
| 6 | 7***2 | Штуцер | |
| 7 | 1***1 | Трубопровод | |
| 8 | 7***7 | Втулка | |
| 9 | Н***1 | Хомут | |
| 10 | 7***3 | Шланг | |
| 11 | М***6 | Болт | |
| 12 | S***8 | Шайба | |
| 13 | 7***1 | Держатель | |
| 14 | 1***1 | Трубопровод | |
| 15 | 8***1 | Трубопровод | |
| 16 | 1***1 | Трубопровод | |
| 17 | 7***5 | Штуцер | |
| 18 | 7***2 | Кронштейн |
