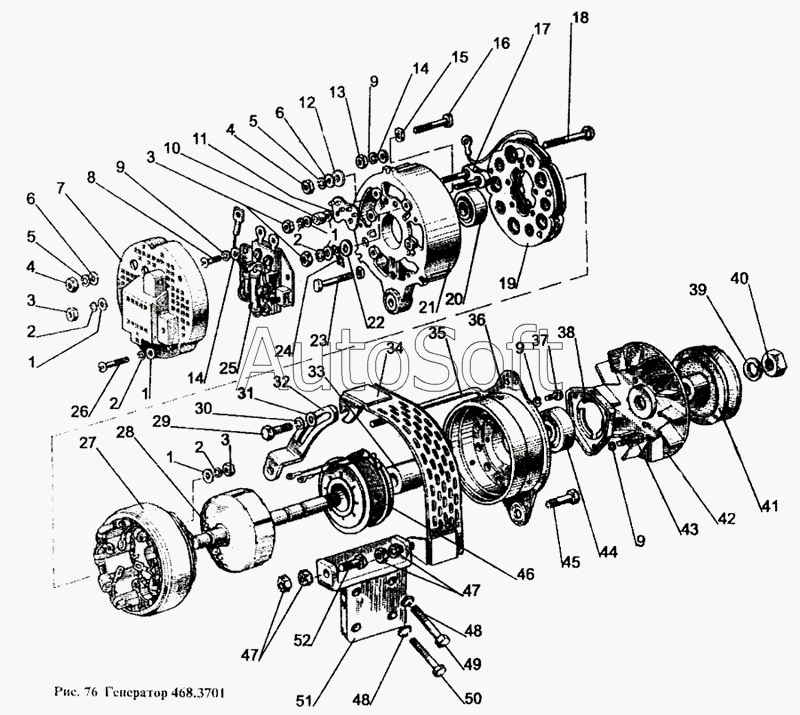

Каталог запасных частей к технике: МТЗ-1221 (1997). Генератор 468.3701
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
47
48
48
49
50
51
52
13
1
1
1
2
2
2
3
3
3
4
4
5
5
6
6
7
8
9
9
9
9
10
11
12
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 96-3701-01 | 9***1 | Генератор в сборе | |
| 1 | 0***1 | Шайба 4 ОСТ 37.001.144-75 | |
| 2 | 4***L | Шайба | |
| 3 | 2***0 | Гайка М4-6 | |
| 4 | 0***3 | Гайка М6-6Н ОСТ 37.001.124-75 | |
| 5 | 6***L | Шайба | |
| 6 | 0***5 | Шайба 6 01 16 ГОСТ 10450-78 | |
| 7 | 9***4 | Крышка регулирующего устройства | |
| 8 | 0***2 | Винт VМ5х14 | |
| 9 | 5***L | Шайба | |
| 10 | 9***8 | Втулка распорная | |
| 11 | 9***3 | Изолятор | |
| 12 | 4***7 | Шайба изоляционная | |
| 13 | 0***2 | Гайка М6-7Н ОСТ 37.001.124-75 | |
| 14 | 0***3 | Шайба 5 01 016 ГОСТ 11371-78 | |
| 15 | 9***1 | Изолятор фазный | |
| 16 | 9***1 | Болт М4х35 | |
| 17 | 9***0 | Панель выводов | |
| 18 | 4***5 | Болт М6х53 | |
| 19 | 9***1 | Блок выпрямительный | |
| 20 | 6***9 | Шарикоподшипник | |
| 21 | 9***0 | Крышка задняя | |
| 22 | 9***7 | Шайба изоляционная | |
| 23 | 4***8 | Болт М4х27,5 | |
| 24 | 4***9 | Перемычка | |
| 25 | 9***0 | Регулирующее устройство | |
| 26 | 0***3 | Винт VМ4х25 | |
| 27 | 9***0 | Статор | |
| 28 | 9***0 | Ротор | |
| 29 | М***0 | Болт | |
| 30 | S***8 | Шайба | |
| 31 | 5***3 | Шайба | |
| 32 | 2***А | Планка | |
| 33 | 4***5 | Втулка ротора | |
| 34 | 2***В | Щиток | |
| 35 | 4***0 | Болт стяжной | |
| 36 | 4***1 | Крышка передняя | |
| 37 | 0***6 | Винт VМ5х9,5 | |
| 38 | 4***7 | Крышка подшипника | |
| 39 | 1***L | Шайба | |
| 40 | 0***7 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 | |
| 41 | 4***1 | Шкив (одноручьевой) | |
| 42 | 4***3 | Вентилятор | |
| 43 | 0***3 | Винт М5-6gх26 ОСТ 37001.127-81 | |
| 44 | 6***9 | Шарикоподшипник | |
| 45 | М***0 | Болт | |
| 46 | 4***0 | Катушка возбуждения | |
| 47 | М***0 | Гайка | |
| 48 | S***0 | Шайба | |
| 49 | 2***8 | Болт | |
| 50 | М***0 | Болт | |
| 51 | 2***6 | Кронштейн | |
| 52 | М***5 | Болт |
