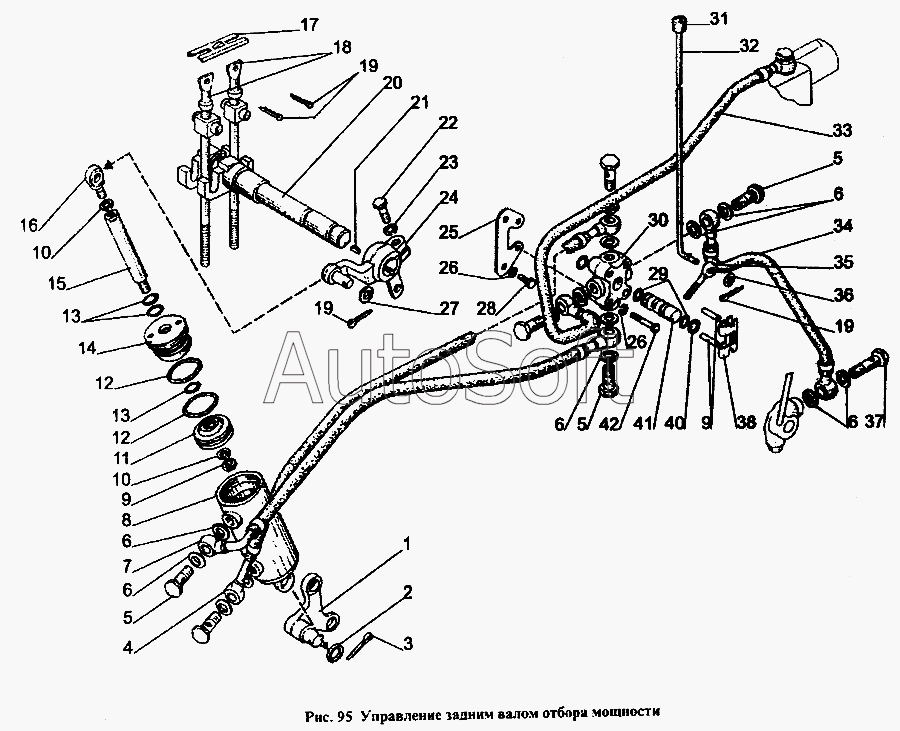

Каталог запасных частей к технике: МТЗ-1221 (1997). Управление задним ВОМ
32
22
23
24
25
26
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
42
10
10
1
2
3
4
5
5
5
6
6
6
6
6
7
8
9
11
12
12
13
13
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4216110 | 8***0 | Цилиндр в сборе | |
| 85-4216115 | 8***5 | Кран в сборе | |
| 1 | 1***В | Кронштейн | |
| 2 | S***6 | Шайба | |
| 3 | 4***6 | Шплинт | |
| 4 | 1***0 | Маслопровод | |
| 5 | D***1 | Болт | |
| 6 | D***А | Кольцо | |
| 7 | 1***1 | Маслопровод | |
| 8 | 8***5 | Корпус | |
| 9 | М***0 | Гайка | |
| 10 | S***0 | Шайба | |
| 11 | 8***8 | Поршень | |
| 12 | 0***2 | Кольцо | |
| 13 | 0***4 | Кольцо | |
| 14 | 8***6 | Крышка передняя | |
| 15 | 8***9 | Шток | |
| 16 | 8***7 | Наконечник | |
| 17 | 8***9 | Стопор | |
| 18 | 8***8 | Винт | |
| 19 | 3***8 | Шплинт | |
| 20 | 5***В | Валик | |
| 21 | 6***1 | Шпонка сегментная | |
| 22 | М***5 | Болт | |
| 23 | S***2 | Шайба | |
| 24 | 1***5 | Рычаг | |
| 25 | 8***7 | Пластина | |
| 26 | S***6 | Шайба | |
| 27 | S***2 | Шайба | |
| 28 | М***6 | Винт | |
| 29 | 0***4 | Кольцо | |
| 30 | 8***1 | Корпус | |
| 31 | А***0 | Рукоятка | |
| 32 | 8***2 | Тяга | |
| 33 | 1***1 | Маслопровод | |
| 34 | 1***5 | Маслопровод | |
| 35 | 8***3 | Рычаг | |
| 36 | S***8 | Шайба | |
| 37 | 2***3 | Болт | |
| 38 | 8***4 | Стопор | |
| 39 | 6***0 | Штифт | |
| 40 | 2***6 | Кольцо | |
| 41 | 8***2 | Золотник | |
| 42 | М***0 | Болт |
