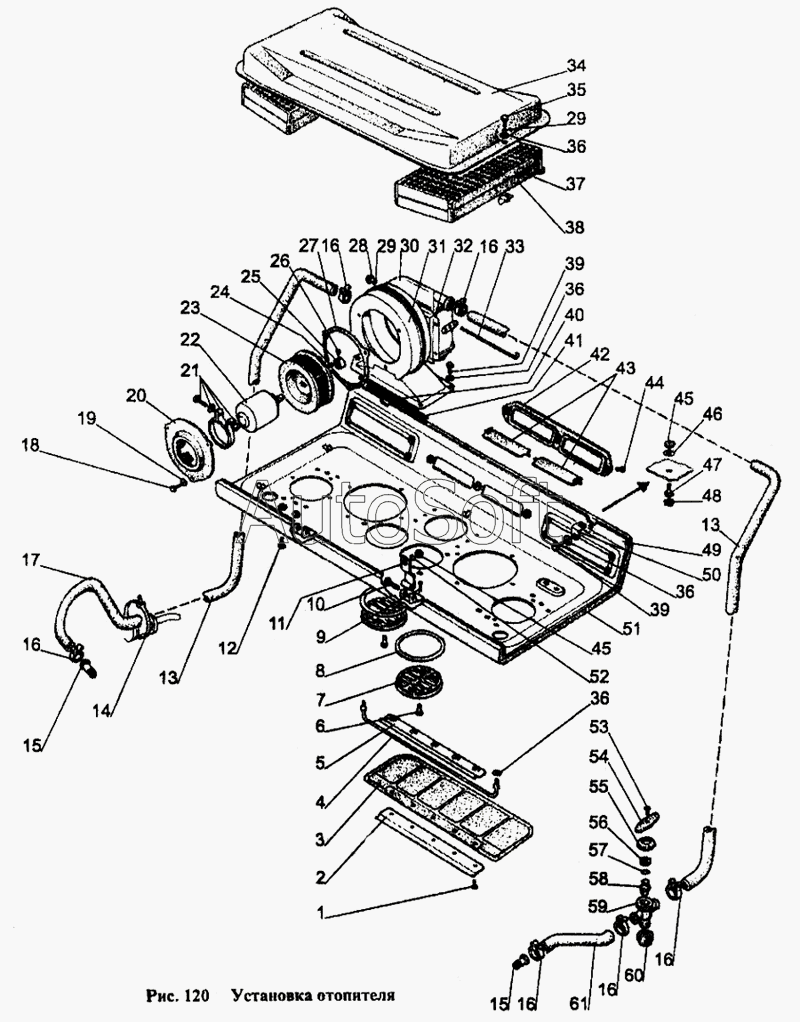

Каталог запасных частей к технике: МТЗ-1221 (1997). Установка отопителя
37
45
45
44
43
42
41
40
39
39
38
46
36
36
36
36
35
34
33
32
31
30
29
29
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
4
12
11
10
9
8
7
6
5
13
13
3
2
1
14
15
15
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8101710 | 8***0 | Бак отопителя в сборе | |
| 80-8101720 | 8***0 | Отопитель в сборе | |
| 80-8101750 | 8***0 | Кран в сборе | |
| 80-8101790 | 8***0 | Вентилятор в сборе | |
| 80Р-8204010 | 8***0 | Козырек в сборе | |
| 1 | М***8 | Винт | |
| 2 | 7***4 | Держатель | |
| 3 | 7***А | Козырек | |
| 4 | 7***1 | Ось | |
| 5 | 7***5 | Держатель | |
| 6 | 6***8 | Палец | |
| 7 | 1***1 | Воздухораспределитель | |
| 8 | 8***3 | Накладка | |
| 9 | 2***2 | Шплинт | |
| 10 | 5***1 | Ось | |
| 11 | 8***8 | Петля | |
| 12 | V***0 | Винт | |
| 13 | 8***5 | Шланг L=700 мм | |
| 14 | 1***0 | Манжета | |
| 15 | 8***3 | Штуцер | |
| 16 | Н***3 | Хомут | |
| 17 | 8***8 | Шланг | |
| 18 | М***4 | Болт | |
| 19 | S***6 | Шайба | |
| 20 | 8***1 | Фланец | |
| 21 | Н***6 | Хомут | |
| 22 | 9***0 | Электродвигатель | |
| 23 | 8***4 | Ротор | |
| 24 | М***4 | Гайка | |
| 25 | 8***9 | Кольцо | |
| 26 | V***0 | Винт | |
| 27 | 7***8 | Прокладка | |
| 28 | М***6 | Гайка | |
| 29 | S***6 | Шайба | |
| 30 | 7***А | Радиатор отопителя | |
| 31 | 8***0 | Кожух | |
| 32 | 8***1 | Уплотнитель | |
| 33 | 8***А | Шпилька | |
| 34 | 8***0 | Крышка | |
| 35 | М***0 | Винт | |
| 36 | S***6 | Шайба | |
| 37 | 8***4 | Уплотнитель | |
| 38 | 8***0 | Фильтр | |
| 39 | М***6 | Винт | |
| 40 | 8***2 | Уплотнитель | |
| 41 | 8***4 | Стержень | |
| 42 | 8***1 | Крышка | |
| 43 | 8***2 | Заслонка | |
| 44 | V***6 | Винт | |
| 45 | М***8 | Гайка | |
| 46 | S***8 | Шайба | |
| 47 | М***5 | Болт | |
| 48 | А***1 | Колпачок | |
| 49 | 8***0 | Панель | |
| 50 | 7***1 | Угольник | |
| 51 | 8***3 | Обивка | |
| 52 | S***8 | Шайба | |
| 53 | 4***6 | Шуруп | |
| 54 | 8***6 | Маховичок | |
| 55 | 8***3 | Гайка | |
| 56 | 8***4 | Втулка | |
| 57 | 0***4 | Кольцо | |
| 58 | 8***2 | Пробка | |
| 59 | 8***1 | Корпус | |
| 60 | 8***2 | Пробка | |
| 61 | 8***3 | Шланг L=500 мм |
