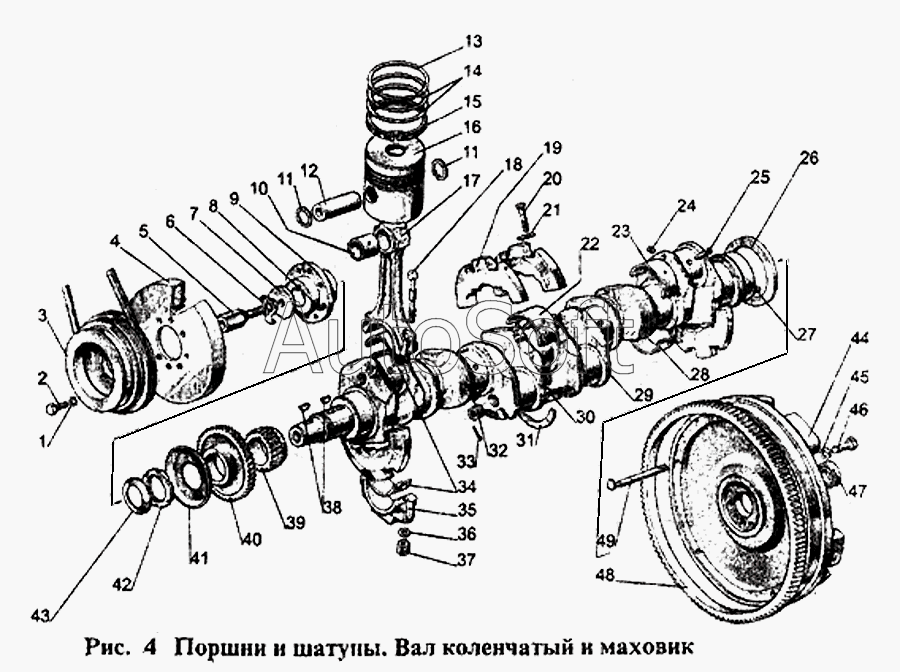

Каталог запасных частей к технике: МТЗ-1221 (1997). Поршни и шатуны. Вал коленчатый и маховик
36
22
23
24
25
26
27
28
29
30
31
32
33
34
35
21
37
38
39
40
41
42
43
44
45
46
47
48
49
7
1
2
3
4
5
6
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1004010 | 2***0 | Поршень с шатуном в сборе | |
| 260-1004026 | 2***6 | Болт шатунный с гайкой в сборе | |
| 260-1004060 | 2***0 | Комплект поршневых колец | |
| 260-1004100 | 2***0 | Шатун в сборе | |
| 260-1005015 | 2***5 | Вал коленчатый в сборе | |
| 260-1005114 | 2***4 | Маховик с шайбой в сборе | |
| А23.01-78-260 | А***0 | Комплект шатунных вкладышей | |
| А23.01-91-260 | А***0 | Комплект коренных вкладышей | |
| 1 | S***2 | Шайба | |
| 2 | М***5 | Болт | |
| 3 | 2***2 | Шкив | |
| 4 | 2***0 | Гаситель силиконовый | |
| 5 | 2***4 | Болт коленчатого вала | |
| 6 | 2***6 | Шайба замковая | |
| 7 | 2***5 | Шайба | |
| 8 | 1***5 | Штифт | |
| 9 | 2***1 | Ступица шкива | |
| 10 | 2***1 | Втулка | |
| 11 | 2***2 | Кольцо стопорное | |
| 12 | 5***1 | Палец поршневой | |
| 13 | А***9 | Кольцо компрессионное | |
| 14 | А***2 | Кольцо компрессионное | |
| 15 | А***0 | Кольцо маслосъемное в сборе | |
| 16 | 2***1 | Поршень | |
| 17 | 2***2 | Шатун | |
| 18 | 2***2 | Болт шатунный | |
| 19 | 2***7 | Противовес | |
| 20 | 2***8 | Болт | |
| 21 | 2***4 | Пластина стопорная | |
| 22 | А***1 | Вкладыш коренного подшипника | |
| 23 | А***9 | Вкладыш коренного подшипника | |
| 24 | 5***А | Заглушка | |
| 25 | 5***А | Трубка | |
| 26 | 2***4 | Маслоотражатель | |
| 27 | 5***9 | Штифт | |
| 28 | А***0 | Вкладыш коренного подшипника | |
| 29 | 2***0 | Вал коленчатый | |
| 30 | А***2 | Вкладыш коренного подшипника | |
| 31 | А***2 | Полукольцо упорное | |
| 32 | 5***V | Заглушка | |
| 33 | 4***2 | Шплинт | |
| 34 | А***1 | Вкладыш шатунного подшипника | |
| 35 | 2***5 | Крышка шатуна | |
| 36 | 2***0 | Шайба | |
| 37 | 2***8 | Гайка | |
| 38 | 6***9 | Шпонка | |
| 39 | 2***0 | Шестерня коленчатого вала | |
| 40 | 2***3 | Шестерня ведущая | |
| 41 | 2***2 | Маслоотражатель | |
| 42 | 2***6 | Гайка | |
| 43 | 2***3 | Пружина тарельчатая | |
| 44 | 2***0 | Маховик | |
| 45 | 2***8 | Шайба | |
| 46 | 2***7 | Болт крепления маховика | |
| 47 | 6***7 | Подшипник | |
| 48 | 5***1 | Венец маховика | |
| 49 | 2***2 | Палец |
