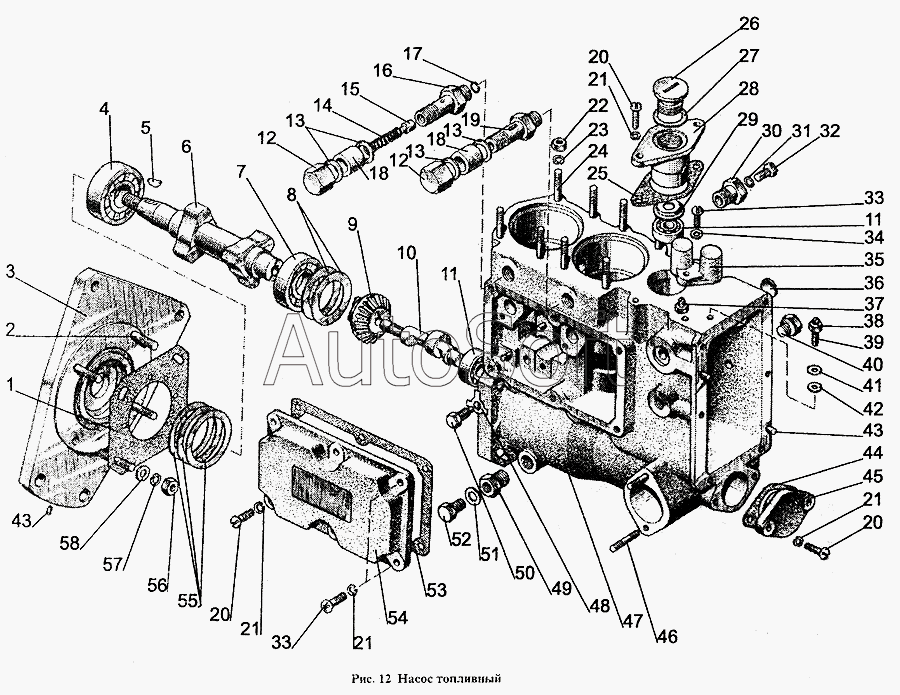

Каталог запасных частей к технике: МТЗ-1221 (1997). Насос топливный высокого давления
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
13
14
15
16
17
18
18
19
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26.1111003-20 | 2***0 | Топливный насос Д-260.2 | |
| 1 | 2***1 | Прокладка уплотнительная | |
| 2 | 2***1 | Шпилька крепления топливного насоса | |
| 3 | 5***0 | Фланец установочный | |
| 4 | 3***4 | Подшипник | |
| 5 | 4***5 | Шпонка | |
| 6 | 2***5 | Вал кулачковый | |
| 7 | 2***А | Подшипник | |
| 8 | 2***1 | Прокладка регулировочная | |
| 9 | 2***4 | Шестерня ведущая | |
| 10 | 2***1 | Вал привода топливоподкачивающего насоса | |
| 11 | 2***9 | Подшипник | |
| 12 | 2***8 | Гайка штуцера подвода топлива | |
| 13 | 3***1 | Прокладка | |
| 14 | 2***7 | Пружина демпфера | |
| 15 | 2***5 | Поршень | |
| 16 | 2***4 | Корпус демпфера | |
| 17 | 2***6 | Кольцо стопорное | |
| 18 | 2***8 | Заглушка транспортная | |
| 19 | 2***6 | Шпилька штуцера подвода топлива | |
| 20 | М***8 | Винт | |
| 21 | S***6 | Шайба | |
| 22 | М***6 | Гайка | |
| 23 | S***6 | Шайба | |
| 24 | 2***6 | Шпилька | |
| 25 | 2***4 | Прокладка | |
| 26 | 2***7 | Пробка | |
| 27 | 2***3 | Прокладка | |
| 28 | 2***0 | Крышка верхняя регулятора | |
| 29 | 2***2 | Лимб | |
| 30 | 2***6 | Втулка резьбовая | |
| 31 | 4***9 | Кольцо уплотнительное | |
| 32 | М***4 | Болт | |
| 33 | 2***9 | Винт | |
| 34 | S***6 | Шайба | |
| 35 | 2***3 | Колпачок | |
| 36 | 1***0 | Заглушка | |
| 37 | 2***1 | Винт регулировочный в сборе | |
| 38 | 2***2 | Гайка | |
| 39 | 5***1 | Винт регулировочный | |
| 40 | 2***8 | Пробка | |
| 41 | 2***5 | Шайба | |
| 42 | 4***9 | Кольцо уплотнительное | |
| 43 | 2***2 | Штифт | |
| 44 | 2***4 | Прокладка | |
| 45 | 5***1 | Крышка привода | |
| 46 | 2***5 | Шпилька | |
| 47 | 2***5 | Корпус насоса | |
| 48 | 2***6 | Шайба стопорная | |
| 49 | 2***6 | Втулка резьбовая | |
| 50 | 2***7 | Винт установочный толкатетя | |
| 51 | 2***1 | Прокладка | |
| 52 | 2***7 | Пробка уровня масла | |
| 53 | 2***6 | Прокладка боковой крышки насоса | |
| 54 | 2***0 | Крышка боковая с табличкой | |
| 55 | 5***8 | Прокладка регулировочная | |
| 55 | 5***1 | Прокладка регулировочная | |
| 55 | 5***2 | Прокладка регулировочная | |
| 56 | 2***9 | Гайка | |
| 57 | S***8 | Шайба | |
| 58 | S***8 | Шайба |
