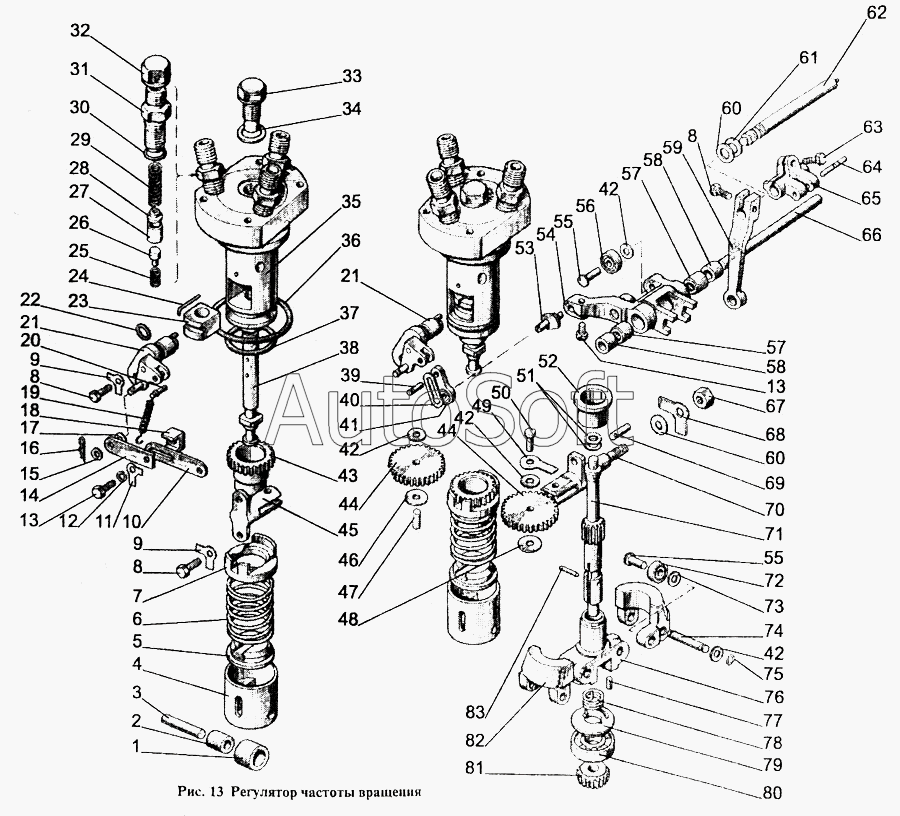

Каталог запасных частей к технике: МТЗ-1221 (1997). Регулятор частоты вращения
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
55
56
57
57
58
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Ролик толкателя | |
| 2 | 2***1 | Ролик толкателя | |
| 3 | 2***4 | Ось ролика толкателя | |
| 4 | 4***4 | Толкатель плунжера | |
| 5 | 2***6 | Тарелка пружины нижняя | |
| 6 | 2***0 | Пружина толкателя | |
| 7 | 2***0 | Тарелка пружины верхняя | |
| 8 | М***4 | Болт | |
| 9 | 2***5 | Шайба стопорная | |
| 10 | 2***4 | Тяга | |
| 11 | S***5 | Гайка | |
| 12 | S***5 | Шайба | |
| 13 | М***2 | Болт | |
| 14 | 2***6 | Тяга | |
| 15 | S***5 | Гайка | |
| 16 | 2***0 | Замок | |
| 17 | 2***2 | Шайба | |
| 18 | 2***3 | Скоба | |
| 19 | 2***1 | Пружина запуска | |
| 20 | 2***3 | Штифт пружины запуска | |
| 21 | 2***0 | Втулка привода дозатора | |
| 22 | 2***2 | Кольцо уплотнительное | |
| 23 | 2***0 | Дозатор | |
| 24 | 2***5 | Чека монтажная | |
| 25 | 2***7 | Пружина обратного клапана | |
| 26 | 2***5 | Клапан обратный | |
| 27 | 2***0 | Седло нагнетательного клапана | |
| 28 | 2***1 | Клапан нагнетательный | |
| 29 | 2***8 | Пружина нагнетательного клапана | |
| 30 | 2***1 | Прокладка | |
| 31 | 2***0 | Штуцер высокого давления | |
| 32 | 1***8 | Колпачок штуцера | |
| 33 | 2***0 | Пробка | |
| 34 | 2***0 | Прокладка | |
| 35 | 2***8 | Втулка плунжера | |
| 36 | 2***2 | Кольцо уплотнительное | |
| 37 | 2***6 | Кольцо уплотнительное | |
| 38 | 2***1 | Плунжер | |
| 39 | 2***0 | Ось тяги | |
| 40 | 2***2 | Шайба стопорная | |
| 41 | 2***0 | Тяга | |
| 42 | 2***8 | Шайба груза | |
| 43 | 2***0 | Втулка зубчатая | |
| 44 | 2***А | Шестерня промежуточная | |
| 45 | 2***1 | Кронштейн промежуточной шестерни | |
| 46 | 2***А | Шайба опорная | |
| 47 | 2***2 | Ось промежуточной шестерни | |
| 48 | 5***3 | Шайба опорная | |
| 49 | 2***7 | Шайба стопорная | |
| 50 | 2***6 | Ось промежуточной шестерни | |
| 51 | 2***5 | Прокладка | |
| 51 | 2***1 | Прокладка | |
| 52 | 2***4 | Муфта регулятора | |
| 53 | 2***0 | Палец эксцентриковый | |
| 54 | 2***0 | Рычаг основной | |
| 55 | 2***2 | Гайка | |
| 56 | 6***5 | Подшипник | |
| 57 | 9***8 | Подшипник | |
| 58 | 2***7 | Втулка распорная | |
| 59 | 2***0 | Рычаг управления | |
| 60 | 2***1 | Кольцо уплотнительное | |
| 61 | 2***2 | Прокладка | |
| 62 | 2***1 | Ось рычага управления | |
| 63 | М***2 | Винт | |
| 64 | 2***0 | Ось | |
| 65 | 2***2 | Втулка рычажная | |
| 66 | 2***3 | Ось основного рычага | |
| 67 | 2***9 | Гайка | |
| 68 | 8***9 | Шайба специальная | |
| 69 | 2***5 | Штифт | |
| 70 | 5***1 | Кронштейн промежуточной шестерни | |
| 71 | 2***4 | Вал регулятора | |
| 72 | 1***5 | Подшипник | |
| 73 | 2***7 | Шайба | |
| 74 | 2***6 | Ось груза регулятора | |
| 75 | 2***7 | Замок | |
| 76 | 2***4 | Ступица регулятора | |
| 77 | 2***8 | Штифт | |
| 78 | 2***2 | Пружина демпферная | |
| 79 | 2***1 | Шайба блокировки вала регулятора | |
| 80 | 2***1 | Подшипник | |
| 81 | 2***6 | Шестерня ведомая | |
| 82 | 2***4 | Груз регулятора | |
| 83 | 2***7 | Штифт |
