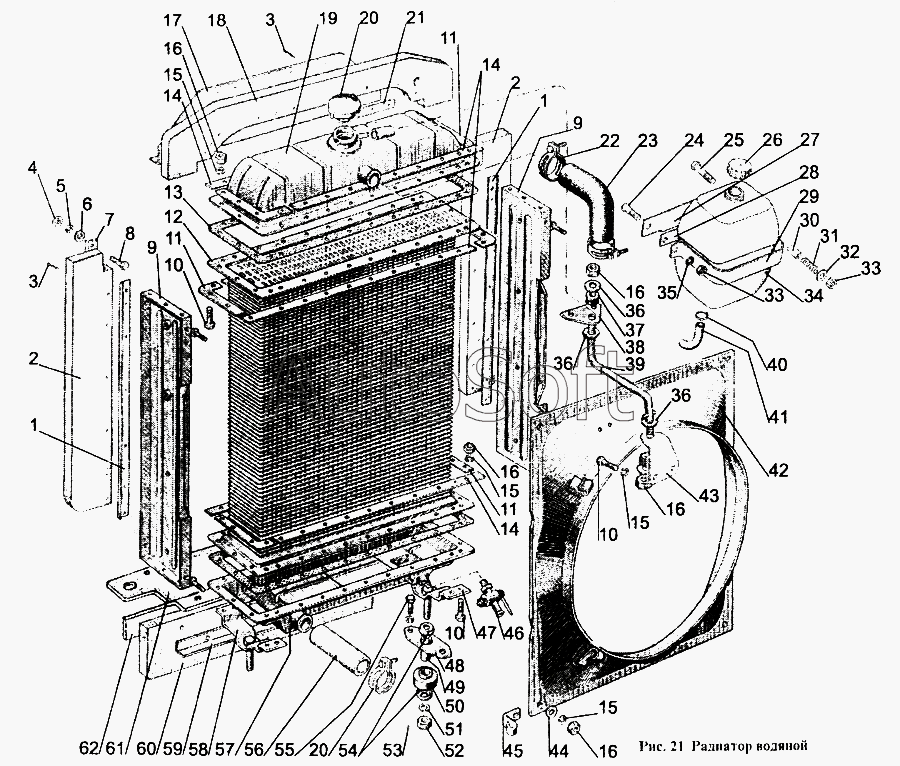

Каталог запасных частей к технике: МТЗ-1221 (1997). Радиатор водяной
47
32
33
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
16
16
16
16
1
1
2
2
3
3
4
5
6
7
8
9
9
10
10
10
11
11
11
12
13
14
14
14
15
15
15
15
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-1301010 | 1***0 | Радиатор водяной в сборе | |
| 1 | 8***7 | Планка | |
| 2 | 1***3 | Уплотнитель боковой | |
| 3 | 3***5 | Шплинт | |
| 4 | М***8 | Гайка | |
| 5 | S***8 | Шайба | |
| 6 | S***8 | Шайба | |
| 7 | 8***2 | Планка | |
| 8 | М***0 | Болт | |
| 9 | 7***6 | Стойка радиатора | |
| 10 | М***5 | Болт | |
| 11 | 7***5 | Накладка угловая | |
| 12 | 1***1 | Сердцевина радиатора | |
| 13 | 7***9 | Прокладка | |
| 14 | 7***6 | Накладка | |
| 15 | S***8 | Шайба | |
| 16 | М***8 | Гайка | |
| 17 | 1***1 | Кронштейн | |
| 18 | 1***6 | Уплотнитель | |
| 19 | 1***5 | Бак верхний | |
| 20 | R***0 | Пробка | |
| 21 | 8***2 | Планка | |
| 22 | 5***0 | Хомут фирмы Nоrmа | |
| 23 | 1***0 | Шланг | |
| 24 | М***6 | Винт | |
| 25 | М***0 | Болт | |
| 26 | 8***1 | Пробка | |
| 27 | 1***1 | Кронштейн | |
| 28 | 8***4 | Пластина | |
| 29 | 8***2 | Хомут | |
| 30 | 8***3 | Втулка | |
| 31 | 5***3 | Пружина | |
| 32 | 8***6 | Тарелка | |
| 33 | М***6 | Гайка | |
| 34 | 8***0 | Бачок расширительный | |
| 35 | S***6 | Шайба | |
| 36 | S***6 | Шайба | |
| 37 | 8***1 | Амортизатор | |
| 38 | 1***1 | Кронштейн | |
| 39 | 1***3 | Растяжка | |
| 40 | 1***0 | Хомут Nоrmа | |
| 41 | 1***8 | Трубка | |
| 42 | 1***0 | Кожух | |
| 43 | 1***2 | Кронштейн | |
| 44 | S***8 | Шайба | |
| 45 | 4***6 | Хомутик | |
| 46 | К***0 | Кран | |
| 47 | 1***0 | Опора правая | |
| 48 | 7***6 | Планка | |
| 49 | 7***5 | Втулка | |
| 50 | 7***8 | Амортизатор | |
| 51 | S***2 | Шайба | |
| 52 | М***2 | Гайка | |
| 53 | 3***0 | Шплинт | |
| 54 | S***2 | Шайба | |
| 55 | М***6 | Болт | |
| 56 | 1***1 | Шланг | |
| 57 | 7***5 | Бак нижний | |
| 58 | 1***0 | Опора левая | |
| 59 | 1***1 | Планка | |
| 60 | 1***8 | Уплотнитель | |
| 61 | 7***3 | Уплотнитель | |
| 62 | 1***2 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
