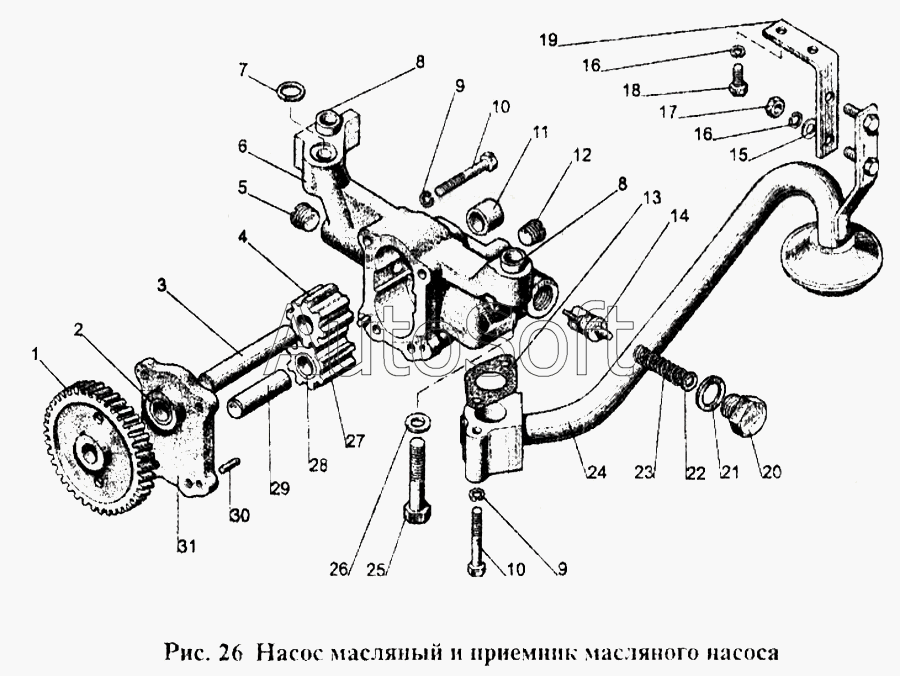

Каталог запасных частей к технике: МТЗ-1221 (1997). Насос масляный и приемник масляного насоса
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1011010 | 2***0 | Насос с маслоприемником в сборе | |
| 260-1011020 | 2***0 | Насос масляный в сборе | |
| 1 | 2***8 | Шестерня | |
| 2 | А***А | Втулка | |
| 3 | 2***2 | Валик | |
| 4 | 2***1 | Шестерня ведущая | |
| 5 | 2***" | Пробка | |
| 6 | 2***0 | Корпус насоса | |
| 7 | 0***5 | Кольцо | |
| 8 | 2***4 | Штифт | |
| 9 | S***8 | Шайба | |
| 10 | М***5 | Болт | |
| 11 | А***А | Втулка | |
| 12 | 2***" | Пробка | |
| 13 | 2***2 | Прокладка | |
| 14 | 2***7 | Клапан | |
| 15 | S***8 | Шайба | |
| 16 | S***8 | Шайба | |
| 17 | М***8 | Гайка | |
| 18 | М***6 | Болт | |
| 19 | 2***2 | Кронштейн | |
| 20 | 5***5 | Пробка | |
| 21 | 2***4 | Шайба | |
| 22 | S***5 | Гайка | |
| 23 | 5***А | Пружина | |
| 24 | 2***0 | Маслоприемник | |
| 25 | М***0 | Болт | |
| 26 | 2***9 | Шайба | |
| 27 | 2***0 | Шестерня ведомая | |
| 28 | 2***4 | Втулка | |
| 29 | 2***3 | Палец | |
| 30 | 5***3 | Штифт | |
| 31 | 2***5 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
