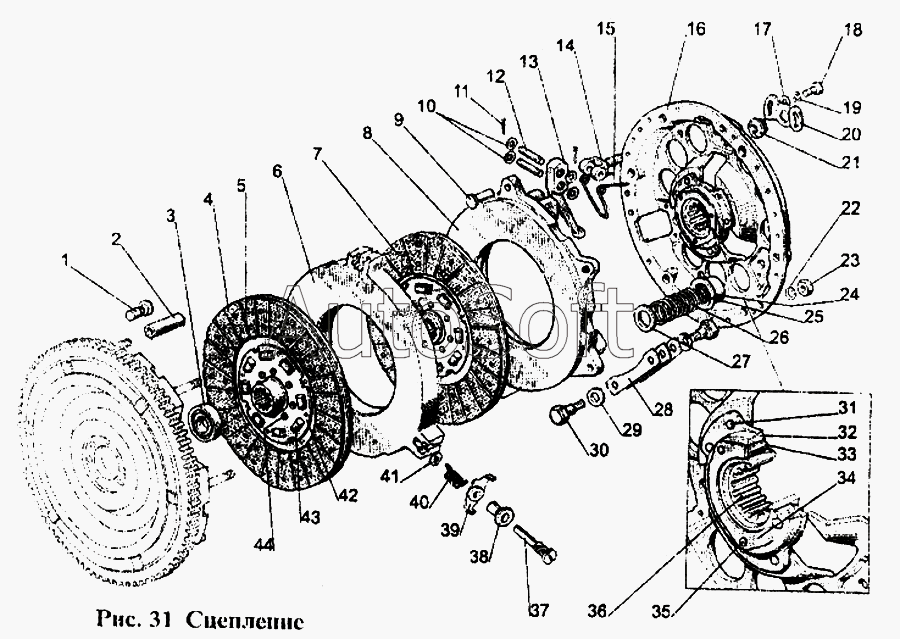

Каталог запасных частей к технике: МТЗ-1221 (1997). Сцепление
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
44
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-1601085 | 1***5 | Диск средний в сборе | |
| 85-1601090-V | 8***V | Диск сцепления в сборе | |
| 85-1601120-В | 8***В | Диск опорный в сборе | |
| 85-1601125 | 8***5 | Диск опорный с заклепкой и ступицей в сборе | |
| 1 | 1***6 | Сухарь | |
| 2 | 7***4 | Втулка | |
| 3 | 6***7 | Подшипник | |
| 4 | 7***1 | Накладка фрикционная | |
| 5 | 2***2 | Заклепка | |
| 6 | 1***2 | Диск средний | |
| 7 | 8***1 | Диск ведомый (с безасбестовыми накладками) | |
| 8 | 8***В | Диск нажимной | |
| 9 | 1***3 | Упор | |
| 10 | 8***8 | Шайба | |
| 11 | 3***8 | Шплинт | |
| 12 | 8***6 | Палец | |
| 13 | 8***4 | Рычаг отжимной | |
| 14 | 8***7 | Вилка | |
| 15 | 8***3 | Пружина | |
| 16 | 8***В | Диск опорный | |
| 17 | S***8 | Шайба | |
| 18 | М***6 | Болт | |
| 19 | S***8 | Шайба | |
| 20 | 8***6 | Шайба стопорная | |
| 21 | 8***А | Гайка регулировочная | |
| 22 | S***2 | Шайба | |
| 23 | М***5 | Гайка | |
| 24 | 8***В | Стакан | |
| 25 | 7***1 | Пружина | |
| 26 | 8***5 | Пружина | |
| 27 | 8***В | Шайба изолирующая | |
| 28 | 8***4 | Пластина | |
| 29 | 8***1 | Шайба | |
| 30 | 8***6 | Болт | |
| 31 | 8***2 | Заклепка | |
| 32 | 7***1 | Ступица (входит в дет.70-1601125) | |
| 33 | 7***1 | Демпфер | |
| 34 | 7***2 | Шайба | |
| 35 | 6***0 | Штифт | |
| 36 | 7***3 | Втулка | |
| 37 | 1***6 | Ось отжимного рычага | |
| 38 | 1***8 | Втулка | |
| 39 | 1***В | Рычаг отжимной | |
| 40 | 1***В | Пружина | |
| 41 | 1***9 | Шайба стопорная | |
| 42 | 5***А | Ступица | |
| 43 | 7***1 | Демпфер | |
| 44 | 8***2 | Заклепка |
