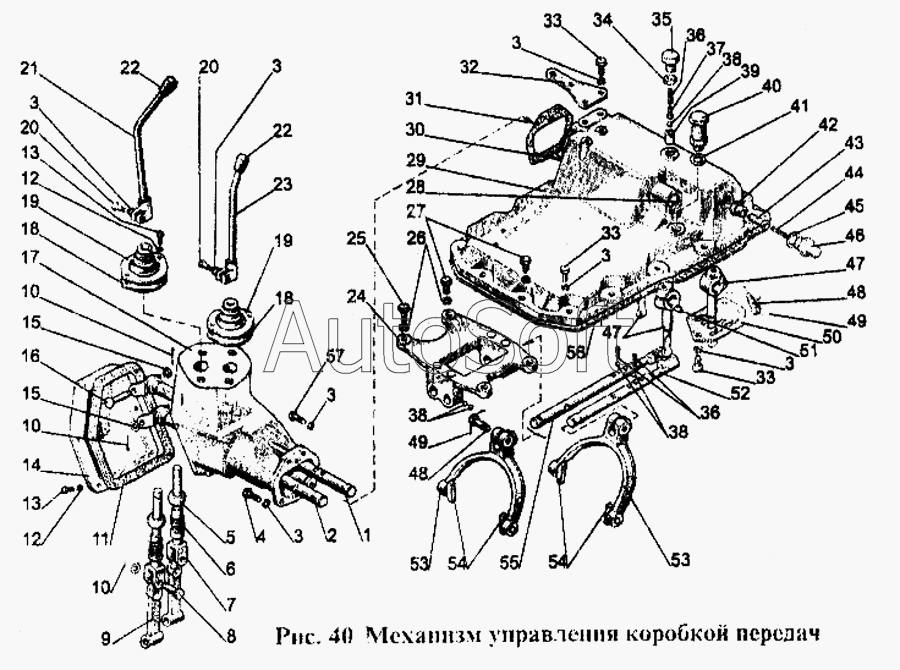

Каталог запасных частей к технике: МТЗ-1221 (1997). Механизм управления коробкой передач
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
14
15
15
15
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
33
33
33
34
35
36
36
36
36
37
38
38
38
38
38
38
38
39
40
41
42
43
44
45
46
47
47
47
47
48
48
48
48
49
49
49
49
50
51
52
53
53
53
53
54
54
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80S-1702010 | 8***0 | Механизм управления в сборе | |
| 80S-1702080 | 8***0 | Корпус в сборе | |
| 80S-1702090-В | 8***В | Вилка с сухарем в сборе | |
| 80S-1702300 | 8***0 | Ограничитель в сборе | |
| 1 | 8***0 | Вал | |
| 2 | 8***0 | Вал | |
| 3 | S***0 | Шайба | |
| 4 | М***5 | Болт | |
| 5 | 1***2 | Сфера | |
| 6 | 7***7 | Пружина | |
| 7 | 8***4 | Вилка | |
| 8 | 1***2 | Палец | |
| 9 | 8***3 | Рычаг | |
| 10 | 3***8 | Шплинт | |
| 11 | 8***8 | Прокладка | |
| 12 | S***6 | Шайба | |
| 13 | М***0 | Винт | |
| 14 | 8***7 | Крышка | |
| 15 | S***2 | Шайба | |
| 16 | 1***5 | Палец | |
| 17 | 8***8 | Корпус | |
| 18 | 5***А | Чехол | |
| 19 | 8***5 | Шайба | |
| 20 | М***0 | Болт | |
| 21 | 7***0 | Рычаг | |
| 22 | 7***5 | Рукоятка | |
| 23 | 7***0 | Рычаг | |
| 24 | 8***1 | Корпус | |
| 25 | М***5 | Болт | |
| 26 | S***2 | Шайба | |
| 27 | 5***2 | Болт призонный М12х42 | |
| 28 | 2***5 | Заглушка | |
| 29 | 1***1 | Крышка | |
| 30 | 8***6 | Штифт | |
| 31 | 8***6 | Прокладка | |
| 32 | 8***6 | Кронштейн | |
| 33 | М***5 | Болт | |
| 34 | М***6 | Гайка | |
| 35 | 7***4 | Болт | |
| 36 | 5***А | Пружина фиксатора | |
| 37 | 8***9 | Направляющая | |
| 38 | 9***0 | Шарик | |
| 39 | 7***3 | Втулка | |
| 40 | 8***0 | Сапун | |
| 41 | V***3 | Прокладка | |
| 42 | 8***1 | Втулка | |
| 43 | 8***3 | Фиксатор | |
| 44 | 8***3 | Пружина | |
| 45 | 8***8 | Шайба | |
| 46 | 8***2 | Корпус | |
| 47 | 8***5 | Рычаг | |
| 48 | 8***8 | Болт | |
| 49 | 1***S | Проволока | |
| 50 | 7***2 | Кулиса | |
| 51 | 6***0 | Заклепка | |
| 52 | 8***3 | Поводок | |
| 53 | 8***В | Вилка | |
| 54 | 8***2 | Сухарь | |
| 55 | 8***2 | Поводок | |
| 56 | 8***6 | Прокладка | |
| 57 | М***0 | Болт |
